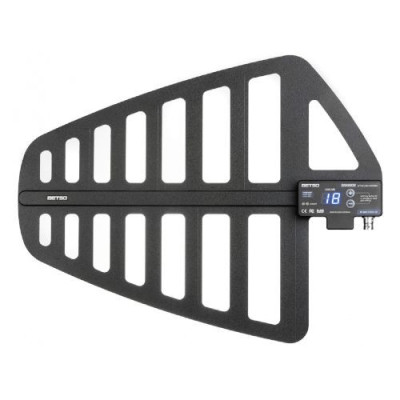

BETSO Sharkie - Antenne Active

BETSO Sharkie - Antenne Active

Le SHARKIE est une antenne réceptrice active UHF large bande compacte avec une structure LPDA (Log Periodic Dipole Array) et une directivité cardioïde. Son amplificateur à bruit extrêmement faible avec un réglage de gain facile est idéal pour la compensation d'atténuation de longueur de câble coaxial variable sur le terrain. La construction mécanique solide comme le roc garantit une fonctionnalité sans souci à la fois à l'intérieur et à l'extérieur.

Amplificateur embarqué ultra faible bruit avec gain de - 9 dB à + 18 dB

L'amplificateur intégré à très faible bruit permet l'utilisation de l'antenne dans les situations avec une longueur de câble coaxial variable de l'antenne au récepteur. Une atténuation plus élevée des câbles plus longs peut être facilement compensée en augmentant le gain, tandis que dans les situations avec des câbles très courts et un signal de réception fort, un gain nul ou même négatif garantit de ne pas dépasser la plage dynamique d'entrée du récepteur.

L'amplificateur peut être facilement réglé sur n'importe quelle valeur entre - 9 et + 18 dB par pas de 1 dB.

Excellents paramètres RF

Ce qui est unique à propos de SHARKIE, ce sont ses excellents paramètres RF.

Le rapport d'onde stationnaire de tension inférieur à 1,2 assure une excellente réception de la puissance du signal. Point d'interception de troisième ordre très élevé IP3> 34 dBm offrant une grande linéarité et enfin un circuit intégré d'amplificateur à très faible bruit leader de l'industrie avec un facteur de bruit de 0,75 dB.

Filtres d'entrée hautement efficaces pour éliminer le spectre RF indésirable

Les filtres d'entrée haute efficacité Sharkie aident à empêcher l'intermodulation des récepteurs avec d'autres sources dans la bande en dehors de la plage de fonctionnement principale des systèmes sans fil tels que les talkies-walkies, les radios FM, les systèmes de mise au point sans fil, les appareils WiFi et Bluetooth, les téléphones mobiles, etc.

La performance du système sans fil sera meilleure avec moins de décrochages.

Branchez et travaillez

La valeur préréglée du gain de l'amplificateur intégré est affichée sur l'écran LED à sept segments intégré lors de la mise sous tension et, si nécessaire, elle continue de s'afficher pour des lectures permanentes possibles.

L'écran dispose en outre d'une fonction de réglage automatique de la luminosité, qui ajuste sa luminosité en fonction de l'état réel de la lumière ambiante, évitant ainsi des situations inacceptables d'affichage brillant partout dans des endroits sombres ou une valeur de gain illisible à la lumière directe du soleil.

Cette fonction de luminosité automatique peut être désactivée en réglant une valeur de luminosité fixe ou l'affichage peut être complètement éteint pendant que l'amplificateur continue de fonctionner. Dans ce mode, n'importe quelle pression sur un bouton allumera temporairement l'écran pour la possibilité de modifier les paramètres ou simplement pour la lecture du gain prédéfini.

Qualité de construction supérieure

La structure allégée de l'antenne est en stratifié époxy renforcé de verre, qui recouvre également tous les éléments éventuellement fragiles et assure une grande durabilité dans l'utilisation quotidienne. L'amplificateur est fabriqué en alliage d'aluminium fraisé CNC et est scellé pour une excellente résistance à l'eau.

Alimentation

L'antenne peut être alimentée en externe via un câble coaxial à partir d'une source d'alimentation de 5 à 20 V CC. La conception matérielle professionnelle avec les meilleurs circuits intégrés de sa catégorie se traduit par une consommation d'énergie extrêmement faible, ce qui sera un avantage considérable pour les performances de votre plate-forme de prise de vue.
