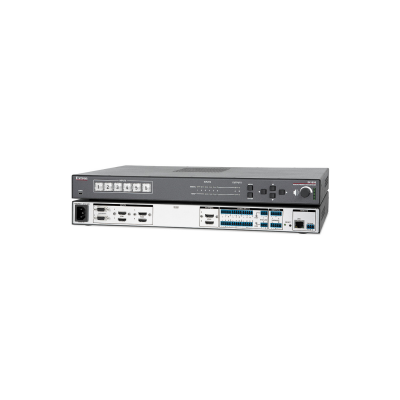

L'IN1606 Extron est un scaler vidéo, conforme HDCP, à six entrées dont quatre entrées HDMI et deux entrées vidéo analogiques universelles, et à deux sorties HDMI simultanées. Il accepte un grand nombre de formats vidéo dont le HDMI, le RVB et la vidéo à définition standard. Il intègre par ailleurs un processeur de scaling avec désentrelacement 1080i et traitement Deep Color qui prend en charge des résolutions de sortie atteignant 1920x1200 et 2K. Ses fonctionnalités audio avancées se caractérisent par six entrées stéréo, deux sorties stéréo variables, deux entrées micro/ligne avec ducking, ainsi que des fonctions d'embeddage et de désembeddage audio HDMI. Adapté à l'intégration audiovisuelle professionnelle, l'IN1606 offre diverses options de contrôle telles que le contrôle Ethernet, RS‑232 et USB. L'IN1606 constitue ainsi un système complet de commutation audiovisuelle monté dans un boîtier rackable.

Sélecteur vidéo multi-formats à six entrées

Afin de s'adapter à plusieurs sources, l'IN1606 dispose de quatre entrées HDMI et de deux entrées vidéo analogiques universelles qui peuvent traiter des signaux vidéo-informatiques RVB, HDTV, vidéo composante, S‑Video et vidéo composite. Grâce à sa compatibilité HDCP, l'IN1606 offre ainsi la possibilité d'intégrer des appareils analogiques et numériques tels que des lecteurs Blu-ray et d'autres sources de contenus protégés.

Adapté à la vidéo numérique

Afin d'améliorer et de simplifier l'intégration des sources et appareils d'affichage HDMI, l'IN1606 dispose de deux technologies exclusives Extron : EDID Minder® et Key Minder®. EDID Minder gère automatiquement la communication EDID entre les appareils d'affichage et les sources d'entrée. Pour les signaux HDMI avec contenu protégé, la technologie Key Minder authentifie et maintient le cryptage HDCP en continu entre les appareils d'entrée et de sortie afin de garantir une commutation rapide et fiable.

Lors de la réception d'une source d'entrée HDMI cryptée HDCP, l'IN1606 transmet un signal vert sur toute sortie vidéo connectée vers un appareil d'affichage non conforme HDCP, offrant ainsi une confirmation visuelle immédiate que les contenus protégés ne peuvent pas être visualisés sur cet appareil d'affichage. L'IN1606 permet en outre la vérification en temps réel de l'état HDCP pour chaque entrée et sortie HDMI, offrant ainsi un retour optimal d'informations aux opérateurs système et employés de support technique. L'IN1606 est par ailleurs équipé de la technologie SpeedSwitch® qui offre une vitesse de commutation exceptionnelle pour un contenu crypté HDCP.

Traitement vidéo ultra-performant

L'IN1606 dispose d'un processeur de scaling ultra-performant, qui permet le redimensionnement (upscaling) des signaux vidéo standard, HDTV, RVB, composante et HDMI vers une sortie haute résolution commune. Il permet un désentrelacement 1080i ultra-performant et un traitement Deep Color pour offrir une image de qualité optimale. L'espace colorimétrique et le sous-échantillonnage de la chrominance de la sortie HDMI peuvent être réglés automatiquement afin d'en assurer la compatibilité avec un appareil d'affichage DVI ou HDMI connecté. La détection d'ajustement automatique des images 3:2 et 2:2 optimise la qualité d'image des contenus source issus de films. L'IN1606 utilise également un filtre en peigne 3D qui améliore le décodage des sources NTSC, PAL et SECAM, pour une intégration partout dans le monde.

L'IN1606 accepte et transmet les signaux jusqu'à 1920x1200, notamment HDTV 1080p/60 et 2K. Il fournit deux sorties HDMI simultanées, qui permettent de faire fonctionner deux écrans simultanément, sans équipement supplémentaire. Les modes FILL et FOLLOW sélectionnables sont disponibles afin d'assurer que le format en sortie est correct. Le mode FILL fournit une sortie plein écran, tandis que le mode FOLLOW préserve le format d'origine du signal d'entrée.

Capacités audio avancées

L'IN1606 possède des fonctions audio complètes, dont l'embeddage et le désembeddage audio. Afin de répondre aux besoins de l'application, l'IN1606 peut embedder les signaux audio d'entrées analogiques sur les sorties HDMI ou extraire l'audio HDMI embeddé. La fonction audio indépendante permet de séparer les canaux audio analogiques des signaux vidéo, afin que les canaux audio analogiques fonctionnent comme un sélecteur indépendant. Afin de prendre en charge l'intégration dans des environnements de présentation, l'IN1606 possède deux entrées de mixage micro/ligne avec ducking et alimentation fantôme 48 V. Le scaler inclut deux sorties audio stéréo variables, dont une peut être configurée comme sortie mono double pour garantir une flexibilité d'intégration. L'IN1606 offre également un contrôle intégral des réglages avancés de configuration audio via une interface utilisateur intuitive. Grâce à cette interface, les utilisateurs peuvent facilement ajuster l'entrée audio, le gain de sortie et les paramètres d'atténuation, de mixage et de ducking.

Plusieurs options de contrôle et de fonctionnement

L'IN1606 dispose de boutons sur panneau avant et de menus intuitifs à l'écran pour un accès rapide à ses fonctions. La configuration et le contrôle à distance sont possibles via USB, RS‑232 et Ethernet. Placé dans un boîtier métallique 1U, d'un rack de largeur, l'IN1606 peut être intégré facilement dans de nombreux environnements. L'IN1606 est parfaitement adapté aux salles de réunion, dans lesquelles un fonctionnement ultra-performant est requis, dans les applications de routage vidéo, dans lesquelles les fonctionnalités automatiques permettent de simplifier la phase de conception et de réduire les coûts, et dans les environnements éducatifs pour une intégration complète avec des sources et des appareils d'affichage audio/vidéo numériques et analogiques.
