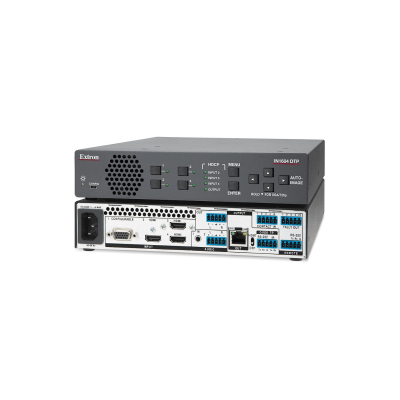

L'IN1604 DTP et l'IN1604 HD Extron, sont des scalers conformes à la norme HDCP, avec trois entrées HDMI, une entrée vidéo analogique universelle et une sortie Extron DTP® ou HDMI, le tout intégré dans un boîtier compact 1U, d'un demi rack de largeur. Les scalers IN1604 sont parfaits pour une installation sous tables de conférences et dans des pupitres, afin de permettre une commutation locale pour des sources telles que des appareils de présentation. La sortie DTP de l'IN1604 permet l'extension du signal jusqu'à 100 mètres (330 pieds) via un câble CATx blindé, pour atteindre un écran mural ou un projecteur fixé au plafond. Les deux modèles ont l'avantage de permettre une commutation automatique, rapide et fiable, ainsi que de disposer d'un processeur de scaling haute performance pour les sources HDMI et vidéo analogique. Ils incluent également une panoplie de caractéristiques de traitement audio et un grand nombre d'options de contrôle.

Conçu pour l'intégration de la vidéo numérique

Les scalers IN1604 sont conformes à la norme HDCP et offrent une commutation numérique extrêmement fiable de signaux HDMI. Afin de simplifier l'intégration des sources et des écrans HDMI, et de tout mettre en oeuvre pour assurer une performance et une fiabilité optimales, les scalers IN1604 disposent de trois technologies exclusives Extron : EDID Minder®, Key Minder®, et SpeedSwitch®. EDID Minder gère automatiquement la communication EDID entre les sources connectées et les écrans afin d'assurer un affichage fiable des différents formats vidéo. Pour les signaux HDMI avec contenu protégé, la technologie Key Minder authentifie et maintient le cryptage HDCP en continu entre les appareils d'entrée et de sortie afin de garantir une commutation rapide et fiable. Avec la technologie SpeedSwitch, les scalers IN1604 offrent des vitesses de commutation exceptionnelles et quasiment instantanées pour les contenus cryptés HDCP.

Traitement vidéo de grande qualité

Les scalers IN1604 disposent d'un processeur de scaling très performant qui permet la conversion ascendante et descendante des signaux vidéo standard, HDTV, RVB, composante et HDMI vers une sortie haute résolution commune. Ils permettent un désentrelacement ultra-performant de tous les signaux entrelacés jusqu’à 1080i, et un traitement Deep Color pour offrir une image de qualité optimale. L'entrée vidéo universelle analogique est configurable pour prendre en charge des signaux RVB vidéo-informatiques, HDTV, vidéo composante, S-vidéo ou vidéo composite. L'espace colorimétrique et le sous-échantillonnage de la chrominance de la sortie HDMI peuvent être réglés automatiquement afin d'en assurer la compatibilité avec un écran DVI ou HDMI connecté. La détection d'ajustement automatique des images 3:2 et 2:2 optimise la qualité d’image des films. Les scalers IN1604 acceptent et transmettent les signaux jusqu'à 1920x1200, dont 1080p/60 et 2K.

Les modes FILL et FOLLOW sélectionnables sont également disponibles pour que le format de sortie soit correct. Le mode FILL permet une sortie plein écran, tandis que le mode FOLLOW préserve le format d'origine du signal d'entrée.

Extension numérique sur paires torsadées intégrée

Le scaler IN1604 DTP inclut une sortie paires torsadées DTP. Cette sortie peut être utilisée pour transmettre des signaux vidéo, audio, et de contrôle bidirectionnel vers un récepteur DTP 230 ou DTP 330 situé à distance, derrière un écran plat au mur ou au-dessus d'un projecteur fixé au plafond. Les récepteurs DTP 230 et DTP 330 sont disponibles dans des boîtiers compacts et discrets ou en plaques murales au format Decorator pour s'adapter aux exigences d'installation d'une application spécifique. L'IN1604 DTP peut aussi être intégré dans un système de commutation AV plus large, avec un sélecteur ou une grille de commutation DTP, tels que l'IN1608 ou la DTP CrossPoint 84 Extron.

Lorsque le scaler IN1604 DTP est combiné avec un récepteur DTP 330, les signaux vidéo, de contrôle et audio analogique, peuvent être étendus jusqu'à 100 mètres (330 pieds) via un seul câble blindé CATx. Avec un récepteur DTP 230, les signaux peuvent être transmis jusqu'à 70 mètres (230 pieds).

La sortie DTP paires torsadées inclut des caractéristiques supplémentaires pratiques,conçues pour simplifier l'intégration. Les signaux RS-232 bidirectionnels et IR peuvent être insérés depuis un système de contrôle et transmis avec la vidéo et l'audio sur un seul câble blindé CATx, permettant ainsi de contrôler une source ou un écran. Le scaler IN1604 DTP peut alimenter le récepteur DTP via le même câble blindé CATx, permettant de simplifier la conception et la mise en place de l'installation.

L'IN1604 DTP peut être configuré pour être compatible avec un écran équipé HDBaseT afin de transmettre la vidéo numérique et l'audio embeddé, ainsi que les signaux RS-232 bidirectionnel et IR, jusqu'à 100 mètres (330 pieds) via un câble CATx blindé.

Capacités d'intégration audio

Les scalers IN1604 offrent des capacités d'intégration audio essentielles, dont l'embeddage et le désembeddage de l'audio HDMI, et la commutation flexible de l'audio avec deux entrées audio analogiques que l'on peut attribuer individuellement. Les paramètres de configuration audio des IN1604 peuvent facilement être ajustés grâce au logiciel PCS Extron. Grâce à ce logiciel, les utilisateurs peuvent facilement ajuster le gain et l'atténuation pour chaque entrée analogique, le volume de sortie, ainsi que la fonction de mute audio.

Installation pratique sous table et en surface

L'IN1604 est logé dans un boîtier compact 1U, d'un demi rack de largeur, qui peut être installé quasiment partout, et notamment dans des endroits discrets : sous une table de conférence, à l'intérieur d'une crédence, ou dans un pupitre. Les accessoires de montage des gammes UTS et MBU 123 Extron sont disponibles séparément, afin de faciliter le montage sous table et en surface.

De nombreuses options de contrôle et de fonctionnement

L'IN1604 DTP dispose de boutons en face avant et de menus intuitifs à l'écran pour un accès rapide aux paramètres du système. Il dispose également de la commutation automatique entre les entrées afin de faciliter le fonctionnement lorsque l'unité est installée dans des endroits tels qu'un pupitre ou une table de conférence. La configuration et le contrôle à distance sont disponibles via USB, RS-232, et contact sec avec sortie tally pour la commutation et la fonction mute d'entrée. Les IN1604 peuvent être configurés avec le logiciel PCS Extron qui comprend une interface utilisateur pour une navigation facile. Ce logiciel permet d'accélérer l'installation et la mise en service, le fonctionnement et la surveillance en temps réel, ainsi que la capacité à configurer plusieurs IN1604 au cours de la même session.
