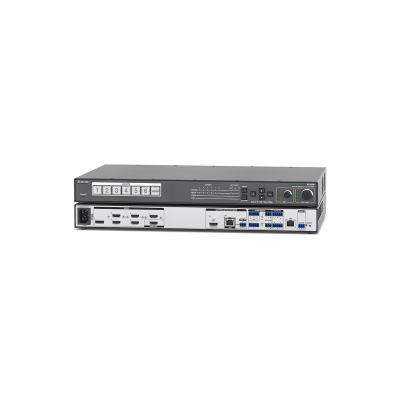

Extron Six Input 4K/60 Seamless Presentation Switcher

Extron Six Input 4K/60 Seamless Presentation Switcher

L'IN1806 Extron est un sélecteur de présentation avec transitions fluides à six entrées qui supporte des résolutions de signaux jusqu'à 4K/60 à 4:4:4. Il intègre la technologie de scaling brevetée Vector 4K expressément conçue pour les applications les plus complexes. Il comprend des entrées DisplayPort et HDMI, une sortie HDMI, et une sortie DTP2 Extron dupliquée pour l'extension de signaux vidéo 4K/60, audio, et de contrôle jusqu'à 100 m (330') sur un câble CATx blindé. L'IN1806 fournit une qualité d'images exceptionnelle, une commutation rapide et fiable, ainsi qu'un traitement audio ProDSP Extron, des effets de transition vidéo fluides, l'insertion de logos, et l'insertion HDMI. Conçu pour l'intégration audiovisuelle professionnelle, l'IN1806 peut être contrôlé et configuré via l'Ethernet, le RS-232, ou l'USB.

Scaler Vector 4K

L'IN1806 intègre le processeur de scaling Vector 4K, exclusif Extron, développé en interne pour un redimensionnement d'images (upscaling/downscaling) de qualité exceptionnelle. Le Vector 4K représente un nouvel ensemble d'algorithmes de traitement d'images qui délivre une performance de scaling sans compromis avec un traitement de précision 30 bits et un échantillonnage 4:4:4 de la chrominance. Un redimensionnement net et précis des signaux à définition standard et haute définition jusqu'à 4K est ainsi possible, de même qu'un redimensionnement (downscaling) des signaux source 4K pour des écrans de plus faible résolution sans perte des détails importants des images.

Pour obtenir des transitions de qualité professionnelle entre des sources, l'IN1806 offre divers effets de transition parmi lesquels des modes de mise en pause/cut fluides, de mise en pause/fondu, de cut au noir, et de fondu au noir. En outre, l'IN1806 permet d'insérer un logo graphique personnalisé tel qu'un logo d'entreprise sur les sorties vidéo. Les modes FILL et FOLLOW sélectionnables sont disponibles afin configurer le format d'images souhaité. Le mode FILL fournit une sortie plein écran, tandis que le mode FOLLOW préserve le format d'origine du signal d'entrée.

Sortie paires torsadées numérique intégrée

L'IN1806 comprend une sortie paires torsadées DTP2 Extron dupliquée qui supporte une extension de signaux 4K/60 à 4:4:4 jusqu'à 100 m (330') sur un câble CATx blindé lors d'une association avec un récepteur DTP2. Il peut transmettre des signaux vers un récepteur DTP ou DTP2 placé derrière un écran plat sur le mur, au-dessus d'un projecteur fixé au plafond, ou vers tout autre point distant. Les récepteurs DTP sont disponibles dans des formats rackables ou muraux, pour répondre aux besoins d'une application.

Les connexions DTP2 possèdent des caractéristiques pratiques, conçues pour simplifier l'intégration. Les signaux IR et RS-232 bidirectionnels peuvent être insérés depuis un système de contrôle et transmis sur un seul câble CATx blindé, avec la vidéo et l'audio, permettant ainsi de contrôler une source ou un display. De plus, l'IN1806 peut alimenter certains récepteurs DTP et DTP2 à l'aide du même câble CATx blindé utilisé pour les signaux vidéo et audio, simplifiant ainsi la conception et l'installation du système. La sortie DTP2 de l'IN1806 peut être configurée pour assurer une compatibilité avec des écrans équipés HDBaseT afin de transmettre la vidéo numérique et l'audio embeddé, ainsi que les signaux IR et RS‑232 bidirectionnels, jusqu'à 100 m (330').

L'IN1806 peut aussi être intégré à une grille de commutation XTP CrossPoint. Cette configuration convient parfaitement aux applications de systèmes audiovisuels disposant d'une distribution centralisée de signaux audiovisuels, et à plusieurs espaces de présentation avec commutation et traitement de signaux audiovisuels au niveau local. Une unité IN1806 connectée peut distribuer une présentation locale vers plusieurs destinations dans une structure.

Gestion EDID complète

Pour garantir que les systèmes audiovisuels professionnels fonctionnent de la manière prévue, il est indispensable que la communication EDID entre des sources vidéo et des appareils de destination soit correctement gérée. La gestion correcte de l'EDID permet la transmission de signaux vidéo et audio par les équipements source dans des formats et des paramètres qui correspondent le mieux aux capacités de l'écran. Une mauvaise gestion de l'EDID pourrait entraîner des images de qualité inférieure, une absence d'image, et une mauvaise qualité sonore. L'IN1804 offre un ensemble de capacités et d'outils exclusifs Extron qui assurent un contrôle complet de la gestion EDID. La fonction logicielle EDID Minder offre une bibliothèque de fichiers EDID qui peuvent être appliqués à toute entrée vidéo. Un EDID supplémentaire peut être capturé depuis les écrans connectés ou chargé par l'utilisateur. L'EDID Minder est facilement accessible depuis le logiciel PCS, tandis que l'utilitaire Windows EDID Manager 2.1, téléchargeable gratuitement, permet de visualiser et d'éditer les fichiers EDID. Ce logiciel permet d'optimiser le format vidéo, de manipuler l'échantillonnage de la chrominance et la profondeur de couleurs, et d'ajuster les capacités audio. Les fichiers édités peuvent être sauvegardés, ajoutés à la bibliothèque, et facilement appliqués aux appareils dans le système.

ProDSP pour optimisation et conception ingénieuses du système audio

Outre ses capacités de commutation vidéo et de scaling, l'IN1806 peut être utilisé comme composant central pour une intégration complète d'un système audio. L'IN1806 intègre les mêmes capacités de traitement de signaux audio hautes performances que les processeurs de signaux numériques DMP 128 Plus et DMP 64 Extron. Le ProDSP, exclusivité Extron, est entièrement conçu à partir d'un processeur DSP puissant de 64 bits à virgule flottante afin d'offrir une gamme dynamique étendue et de réduire un éventuel écrêtage. Le ProDSP utilise des convertisseurs audio 24 bits professionnels avec échantillonnage 48 kHz, permettant de maintenir la transparence des signaux audio. Avec le ProDSP, l'IN1806 offre des capacités complètes de contrôle de l'embeddage et du désembeddage audio, de mixage micro/ligne avec ducking, de suppression de l'effet Larsen, de traitement dynamique, d'égalisation, de retard, et d'alimentation fantôme.

Plusieurs options de fonctionnement local et à distance

L'IN1806 dispose de boutons sur panneau avant et de menus intuitifs à l'écran pour un accès rapide aux paramètres du système. Il dispose également de la commutation automatique entre les entrées afin de faciliter le fonctionnement lorsque l'unité est installée dans des emplacements tels qu'un pupitre ou sous une table de conférence. La configuration et le contrôle à distance s'effectuent via USB, RS-232, et Ethernet. L'IN1806 peut être configuré avec le logiciel de configuration des produits PCS Extron qui comprend une interface graphique intuitive offrant une navigation facile. Cette application logicielle permet d'accélérer l'installation, la mise en service, le fonctionnement et la supervision en temps réel, et peut configurer plusieurs produits Extron au cours de la même session.
