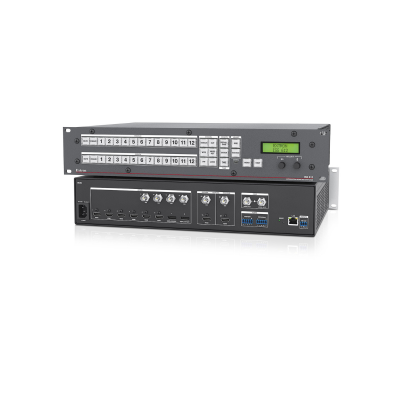

L'ISS 612 Extron est un sélecteur avec transitions fluides à 12 entrées conçu pour créer des présentations dynamiques de contenus HDMI, DisplayPort, et 12G‑SDI jusqu'à des résolutions 4K/60. Il combine des transitions parfaitement fluides à la technologie de scaling avancée Vector™ 4K. Afin d'améliorer la commutation entre les sources et faciliter son utilisation lors d'événements réalisés en direct, il fournit plusieurs effets de transition fluide, des sorties de prévisualisation 12G‑SDI et HDMI dupliquées, et un panneau avant intuitif. Le RS‑232 et l'Ethernet sont d'autres options de contrôle. Des capacités d'insertion de logos, d'incrustation vidéo, et PiP sont ajoutées au contenu principal, tandis que le désembeddage audio simplifie l'intégration. Son mode grille permet par ailleurs à des grilles de commutation comportant des sorties HDMI de produire des transitions fluides et automatiques. Grâce à ces caractéristiques et ces capacités, l'ISS 612 peut offrir une solution de commutation permettant des transitions fluides, qui est parfaitement adaptée aux environnements où les présentations sont réalisées en direct.

Connectivité numérique avec sorties de prévisualisation et de programme

Six entrées HDMI 2.0, deux entrées DisplayPort 1.2, et quatre entrées 12G‑SDI supportent des signaux jusqu'à 4096 x 2160 à 60 Hz. Deux sorties 12G‑SDI dupliquent les deux sorties HDMI 2.0. La conformité HDCP 2.3 assure une compatibilité avec des contenus 4K cryptés, marqués « High Value ». Les sorties distinctes de prévisualisation et de programme permettent à l'intervenant de visualiser les sources sur un moniteur local avant de les diffuser au public présent ; l'ISS 612 est ainsi parfaitement adapté aux environnements de présentations réalisées en direct. Les modes « Stay » et « Swap » sélectionnables permettent à l'intervenant de maintenir la sélection de la source de prévisualisation après un changement, ou de la remplacer par la source de programme sortante.

Transitions fluides et effets de présentation

L'ISS 612 améliore la diffusion d'une présentation grâce à divers effets visuels et de commutation. Plusieurs effets de transition, notamment des volets avec sélection de la direction et de la durée, un fondu avec sélection de la durée, et un cut fluide, mettent fin à l'apparition de sauts visuels, de défauts d'image, et de retards pour garantir une commutation propre et fluide des sources. Un logo d'entreprise ou d'autres images personnalisés peut être stocké et rappelé pour être inséré dans une présentation. Plusieurs options d'insertion permettent à l'intervenant d'ajouter un contenu réalisé en direct, un texte déroulant, ou une image graphique stockée sur une autre source pour faire ressortir le message diffusé à l'écran. Le mode Picture‑in‑picture (PiP) facilite l'insertion d'une fenêtre PiP qui peut être dimensionnée et placée de manière dynamique n'importe où sur l'écran principal, y compris de façon juxtaposée ; elle peut aussi apparaître et disparaître de l'écran principal avec l'effet de fondu. Les 128 presets de mise en page définissables par l'utilisateur et les 16 presets PiP permettent d'accéder rapidement aux configurations et réduisent le risque d'erreurs durant un événement réalisé en direct.

Scaler Vector 4K

Le sélecteur ISS 612 intègre le processeur de scaling Vector 4K, exclusif Extron, développé en interne et conçu pour un redimensionnement d'images (upscaling/downscaling) de qualité exceptionnelle. Vector 4K intègre plusieurs technologies de scaling brevetées Extron et représente un nouvel ensemble d'algorithmes de traitement d'images qui délivre une performance de scaling sans compromis. Un redimensionnement et un traitement 4:4:4 nets et précis des signaux informatiques et vidéo jusqu'à 4K est ainsi possible, de même qu'un redimensionnement (downscaling) des signaux source 4K pour des écrans de plus faible dimension ou résolution, sans perte des détails importants des images.

Mode grille

Le mode grille permet à une grille de commutation HDMI de produire des effets de transition professionnels. Connectez deux sorties d'une grille de commutation aux entrées 1 et 2 de l'ISS 612 pour appliquer automatiquement un effet de transition entre les sources vidéo lorsqu'un changement de source est détecté.

Traitement vidéo haute performance

Les modes FILL et FOLLOW sélectionnables assurent un format d'image correct en sortie. Le mode FILL fournit une sortie plein écran, tandis que le mode FOLLOW préserve le format d'origine du signal d'entrée. Le traitement Deep Color et le désentrelacement haute performance des signaux entrelacés jusqu’à 1080i offrent une qualité d'image optimale pour tous les contenus. La détection d'ajustement automatique des images 3:2 et 2:2 optimise la qualité d'image des contenus source issus de films. En outre, l'espace colorimétrique et l'échantillonnage de la chrominance de la sortie HDMI peuvent être réglés, afin de garantir une compatibilité avec un écran connecté DVI ou HDMI.

Gestion audio

L'audio SDI, DisplayPort, ou HDMI multicanaux embeddé est commuté avec la vidéo vers les sorties HDMI et 12G‑SDI de prévisualisation et de programme. Lors de transitions de fondu ou de volet, le sélecteur applique une transition de fermeture et d'ouverture en fondu au cours de l'effet vidéo. L'ISS 612 comprend des sorties audio analogiques symétriques/asymétriques sur borniers à vis facilitant la transmission de l'audio à deux canaux désembeddé vers un système sonore ou une autre destination. Un mute de sortie audio peut être indépendamment supporté pour les deux sorties analogiques et numériques embeddées.

Conçu pour une intégration simple de sources, un fonctionnement optimal, et une commutation rapide

Pour simplifier l'intégration et assurer des niveaux optimaux de performance et de fiabilité du système, l'ISS 612 dispose de trois technologies exclusives Extron : l'EDID Minder®, le Key Minder®, et SpeedSwitch®. La technologie EDID Minder gère automatiquement la communication EDID entre les écrans et les sources d'entrée afin d'assurer que le contenu est diffusé à la résolution optimale. Le Key Minder authentifie et maintient le chiffrement HDCP en continu entre les appareils d'entrée et de sortie afin de faciliter une commutation rapide et fiable. SpeedSwitch offre des capacités de commutation exceptionnelles et quasi‑instantanées entre des sources avec les contenus chiffrés HDCP.

Plusieurs options de contrôle et de fonctionnement

L'ISS 612 comprend une interface intuitive avec des boutons distincts permettant la sélection de sources pour les sorties de prévisualisation et de programme, des boutons de sélection d'effets et de presets, et un écran de menu LCD sur panneau avant avec des contrôles de navigation pour accéder rapidement aux paramètres de configuration. Le RS‑232 et l'Ethernet sont d'autres options de contrôle. Le sélecteur peut être configuré via USB et l'Ethernet avec le logiciel de configuration des produits PCS Extron, qui fournit une interface graphique intuitive offrant une navigation facile. Cette application logicielle permet d'accélérer l'installation, la mise en service, la supervision en temps réel, et peut configurer plusieurs unités ISS 612 au cours de la même session.
