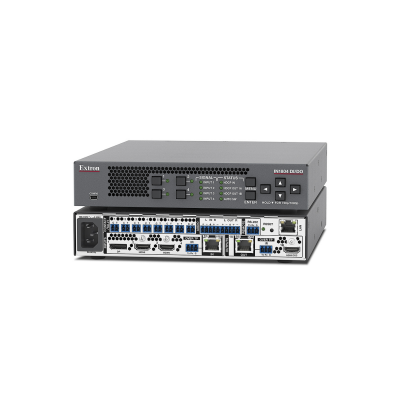

Extron Four Input 4K/60 Scaler

Extron Four Input 4K/60 Scaler

L'IN1804 Extron est un scaler compact à quatre entrées qui supporte des résolutions de signaux jusqu'à 4K/60 à 4:4:4. Il intègre la technologie de scaling brevetée Vector 4K expressément conçue pour les applications de traitement de signaux 4K les plus complexes. Il comprend des entrées DisplayPort et HDMI et certains modèles fournissent une extension DTP2 Extron de signaux vidéo 4K/60, audio, et de contrôle jusqu'à 100 m (330') sur un câble CATx blindé. L'IN1804 assure une commutation automatique rapide et fiable, et offre des capacités avancées telles que l'embeddage/désembeddage audio, des effets de transition fluides, et l'insertion de logos. Conçu pour l'intégration audiovisuelle professionnelle, l'IN1804 peut être contrôlé et configuré avec l'Ethernet, le RS-232, l'USB, et le contact sec avec des sorties tally.

Scaler Vector 4K

L'IN1804 intègre la technologie de scaling Vector 4K, exclusif Extron, développée en interne et conçu pour un redimensionnement d'images (upscaling/downscaling) de qualité exceptionnelle. Le Vector 4K représente un nouvel ensemble d'algorithmes de traitement d'images qui délivre une performance de scaling sans compromis avec un traitement de précision 30 bits. Un redimensionnement net et précis des signaux à définition standard et haute définition jusqu'à 4K est ainsi possible, de même qu'un redimensionnement (downscaling) des signaux source 4K pour des écrans de plus faible résolution sans perte des détails importants des images.

Pour obtenir des transitions de qualité professionnelle entre des sources, l'IN1804 offre divers effets de commutation. Il s'agit notamment de la transition mise en pause/fondu qui estompe l'arrêt sur image de fin de la source d'entrée précédente, lorsque la nouvelle source sélectionnée apparaît en fondu, ainsi que du cut au noir et du fondu au noir. En outre, l'IN1804 permet d'insérer un logo graphique personnalisé tel qu'un logo d'entreprise sur les sorties vidéo. Les modes FILL et FOLLOW sélectionnables sont disponibles afin configurer le format d'images souhaité. Le mode FILL fournit une sortie plein écran, tandis que le mode FOLLOW préserve le format d'origine du signal d'entrée.

Extension numérique sur paires torsadées intégrée disponible

L'IN1804 DI et l'IN1804 DI/DO comprennent une entrée paires torsadées DTP2 pour recevoir des signaux d'émetteurs DTP et DTP2 distants, placés sur une table de conférence, un pupitre, ou un mur. L'IN1804 DO et l'IN1804 DI/DO disposent d'une sortie DTP2 pour transmettre des signaux vers un récepteur DTP ou DTP2 placé derrière un écran plat sur le mur, au-dessus d'un projecteur fixé au plafond, ou vers tout autre point distant. Les émetteurs et récepteurs DTP sont des boîtiers compacts, installés dans des plaques murales au format Decorator et encastrés dans des planchers, pour répondre aux critères d'installation d'une application spécifique.

Les connexions DTP2 possèdent des caractéristiques supplémentaires pratiques, conçues pour simplifier l'intégration. Les signaux IR et RS-232 bidirectionnels peuvent être insérés depuis un système de contrôle et transmis sur le seul câble CATx blindé, avec la vidéo et l'audio, permettant ainsi de contrôler une source ou un display. De plus, l'IN1804 peut alimenter certains terminaux DTP et DTP2 à l'aide du même câble CATx blindé, simplifiant ainsi la conception et l'installation du système. La sortie DTP2 de l'IN1804 DO et de l'IN1804 DI/DO peut être configurée pour assurer une compatibilité avec des écrans équipés HDBaseT afin de transmettre la vidéo numérique et l'audio embeddé, ainsi que les signaux IR et RS‑232 bidirectionnels, jusqu'à 100 m (330') à l'aide d'un seul câble CATx blindé.

Outre le support de terminaux DTP, l'IN1804 peut être intégré à un système de commutation XTP CrossPoint. Cette configuration convient parfaitement aux applications de systèmes audiovisuels disposant d'une distribution centralisée de signaux audiovisuels, et à plusieurs espaces de présentation avec commutation et traitement de signaux audiovisuels au niveau local. Un sélecteur IN1804 installé dans une salle peut être connecté à une grille de commutation XTP CrossPoint dans un rack ou une baie technique central(e) pour recevoir les ressources audiovisuelles partagées, ou un IN1804 peut distribuer une présentation locale vers plusieurs destinations dans une structure.

Gestion EDID complète

Pour garantir que les systèmes audiovisuels professionnels fonctionnent de la manière prévue, il est indispensable que la communication EDID entre des sources vidéo et des appareils de destination soit correctement gérée. La gestion correcte de l'EDID permet la transmission de signaux vidéo et audio par les équipements source dans des formats et des paramètres qui correspondent le mieux aux capacités de l'écran. Une mauvaise gestion de l'EDID pourrait entraîner des images de qualité inférieure, une absence d'image, et une mauvaise qualité sonore. L'IN1804 offre un ensemble de capacités et d'outils exclusifs Extron qui assurent un contrôle complet de la gestion EDID. La fonction logicielle EDID Minder offre une bibliothèque de fichiers EDID qui peuvent être appliqués à toute entrée vidéo. Un EDID supplémentaire peut être capturé depuis les écrans connectés ou chargé par l'utilisateur. L'EDID Minder est facilement accessible depuis le logiciel PCS, tandis que l'utilitaire Windows EDID Manager 2.1, téléchargeable gratuitement, permet de visualiser et d'éditer les fichiers EDID. Ce logiciel permet d'optimiser le format vidéo, de manipuler l'échantillonnage de la chrominance et la profondeur de couleurs, et d'ajuster les capacités audio. Les fichiers édités peuvent être sauvegardés, ajoutés à la bibliothèque, et facilement appliqués aux appareils dans le système.

Plusieurs options de fonctionnement local et à distance

L'IN1804 dispose de boutons sur panneau avant et de menus intuitifs à l'écran pour un accès rapide aux paramètres du système. Il dispose également de la commutation automatique entre les entrées afin de faciliter le fonctionnement lorsque l'unité est installée dans des emplacements tels qu'un pupitre ou sous une table de conférence. La configuration et le contrôle à distance sont disponibles via Ethernet, USB, RS‑232, et contact sec avec sortie tally pour la commutation et la fonction mute d'entrée. L'IN1804 peut être configuré avec le logiciel de configuration des produits PCS Extron qui comprend une interface utilisateur offrant une navigation facile. Cette application logicielle permet d'accélérer l'installation, la mise en service, le fonctionnement et la supervision en temps réel, et peut configurer plusieurs produits Extron au cours de la même session.

Installation pratique sous table et en surface

L'IN1804 se présente sous la forme d'un boîtier compact 1U, d'un demi-rack de largeur, qui peut être installé quasiment partout, et notamment dans des endroits discrets : sous une table de conférence, dans une baie audiovisuelle, ou dans un pupitre. Les accessoires de montage des gammes UTS et MBU 123 Extron sont disponibles séparément, afin de faciliter le montage sous table et en surface.
