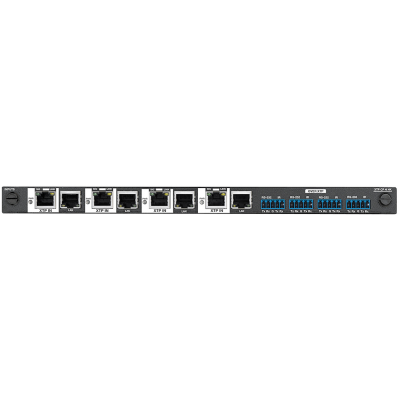

Extron 4 Output Board, XTP 4K with IR/RS-232 Insertion

Extron 4 Output Board, XTP 4K with IR/RS-232 Insertion

Les cartes d'entrée et de sortie XTP CP 4K Extron permettent de transmettre des signaux vidéo, audio, de contrôle bidirectionnel et Ethernet, à l'aide d'un câble CATx blindé. Ces cartes d'E/S XTP® sont conformes HDCP 2.3 et supportent des signaux vidéo à des résolutions atteignant le 4K. Pour une facilité d'intégration, les signaux audio numériques embeddés peuvent être routés de façon indépendante. L'extension Ethernet et l'insertion IR et RS‑232 bidirectionnel offrent un accès au réseau local et un contrôle à distance d'appareils audiovisuels. Les signaux peuvent être transmis jusqu'à 100 m (330'), à l'aide d'un câble paires torsadées blindé. Ces modèles à quatre entrées et à quatre sorties comportent des ports paires torsadées pouvant fournir une alimentation à distance à des points de connexion XTP et des écrans tactiles TouchLink Pro 12", 15", et 17". Les cartes d'E/S XTP CP 4K supportent le routage et la transmission de signaux sur de longues distances dans les XTP Systems®.

Chaque port XTP d'une carte est associé à un port d'extension Ethernet qui permet la transmission Ethernet 10/100 via le même câble paires torsadées. De plus, l'insertion des signaux IR et RS‑232 bidirectionnel permet le contrôle des appareils audiovisuels à distance.

La carte d'entrée XTP CP 4i 4K permet de recevoir les signaux de sources audiovisuelles déportées jusqu'à 100 m (330') de distance. Elle accepte quatre entrées XTP avec extension Ethernet et dispose de quatre ports pour l'insertion locale IR et RS‑232 bidirectionnel afin de contrôler simultanément les appareils à distance.

La carte d'entrée fournit une gestion complète des signaux audio et une capacité de routage indépendant des signaux audio stéréo d'émetteurs XTP vers tout ou partie des sorties compatibles de la grille de commutation. La carte XTP CP 4i 4K peut également désembedder l'audio PCM à deux canaux des signaux HDMI pour router séparément les signaux audio stéréo analogiques. Les signaux entrants peuvent être commutés vers une carte de sortie XTP pour la distribution locale ou à distance des signaux.

La carte de sortie XTP CP 4o 4K transmet les signaux sur une distance maximale de 100 m (330'). Elle supporte quatre sorties XTP et une extension Ethernet, et dispose de quatre ports d'insertion IR et RS‑232 bidirectionnels, afin de contrôler simultanément les appareils audiovisuels déportés.

Par ailleurs, les cartes XTP CP 4i 4K (70-940-21) et XTP CP 4o 4K (70-943-21) peuvent alimenter certains émetteurs et récepteurs XTP à l'aide du même câble CATx utilisé pour la transmission de signaux audiovisuels. Cette fonctionnalité réduit le besoin d'alimentation séparée des appareils XTP à des emplacements distants.

Extron recommande le câble paires torsadées blindé XTP DTP 24, les fiches, jacks et coupleurs RJ‑45 blindés, qui ont tous été conçus pour une transmission optimale des signaux avec les XTP Systems Extron. Le câble XTP DTP 24 est certifié pour une bande passante de 475 MHz et est conçu avec un design SF/UTP, avec quatre conducteurs paires torsadées 24 AWG non blindées, au cœur d'un blindage en feuillard et en tresse pour de meilleures performances et une immunité au bruit accrue.

XTP Systems Extron

Les XTP Systems Extron offrent une solution de commutation et de distribution entièrement intégrée pour de nombreux formats numériques et analogiques. Ils permettent la connectivité locale ainsi que la transmission étendue de signaux vidéo haute résolution, audio, RS‑232 et Ethernet jusqu'à 100 m (330'), sur un câble CATx blindé et jusqu'à 10 km (6,21 miles) sur un câble fibre optique. Chaque système est conforme HDCP et offre une commutation numérique ultra-rapide et extrêmement fiable grâce à la technologie SpeedSwitch® Extron.

Au cœur du système se trouve une grille de commutation XTP CrossPoint. Selon la taille du châssis, les grilles de commutation modulaires sont extensibles de 4x4 à 64x64 et peuvent être équipées de nombreuses cartes d'E/S XTP. Les cartes d'entrée et de sortie fournissent des connexions directes HDMI, 3G-SDI, DVI, VGA, vidéo et audio à des sources et des appareils d'affichage placés à proximité, et des transmissions de signaux vers des points de connexion déportés, avec des émetteurs et récepteurs XTP. Selon le modèle d'émetteur, la grille de commutation permet également d'alimenter un appareil XTP distant à l'aide d'un câble CATx.

L'application XTP System Builder, disponible en ligne, offre un accès pratique pour une conception complète de système. Cet outil dispose aussi d'une liste de composants, de tarifs et d'une présentation de devis imprimables. Une fois que la commande est confirmée et reçue, le logiciel XTP System Configuration Software inclus permet une installation et une configuration faciles et immédiates.

Afin de configurer, d'utiliser et de contrôler un système en temps réel, le logiciel de contrôle intuitif vous offre une vue d'ensemble de tous les appareils XTP. Les XTP Systems sont conçus pour permettre un fonctionnement fluide en continu dans les applications les plus complexes, grâce à ses composants modulaires interchangeables à chaud, à ses nombreux émetteurs et récepteurs XTP et au contrôle avancé du système sans interruption.
