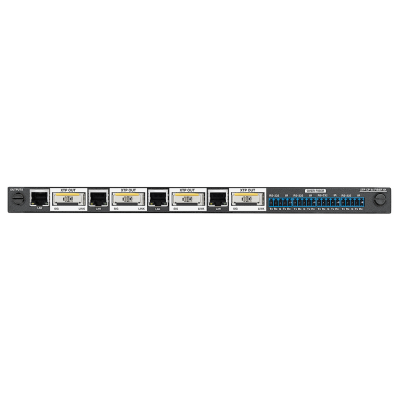

Extron Four Output Board, Fiber 4K - Singlemode

Extron Four Output Board, Fiber 4K - Singlemode

Les cartes d'entrée et de sortie XTP CP Fiber 4K Extron permettent de transmettre des signaux vidéo 4K avec audio embeddé, contrôle IR et RS‑232 bidirectionnel et Ethernet sur de longues distances, via un câble fibre optique. Ces cartes d'E/S XTP® sont conformes à la norme HDCP et supportent les résolutions vidéo jusqu'au 4K. Pour une facilité d'intégration, les signaux audio numérique embeddé peuvent être routés de façon indépendante. En outre, l'extension Ethernet et l'insertion IR et RS‑232 bidirectionnel offrent un accès au réseau local et un contrôle d'appareils AV distants. Les signaux peuvent être envoyés jusqu'à 500 m (1 640') sur un câble fibre optique multimode OM4 et jusqu'à 10 km (6,21 miles) sur un câble monomode. Installées dans une grille de commutation XTP II CrossPoint® ou XTP CrossPoint, les cartes d'E/S XTP CP Fiber 4K permettent une transmission de signaux sur de très longues distances dans des XTP Systems®.

Disponible en modèles à quatre entrées et à quatre sorties, chaque port de fibre optique est associé à un port d'extension Ethernet qui permet une transmission Ethernet 10/100 via le même câble de fibre optique.

La carte d'entrée XTP CP 4i Fiber 4K permet de recevoir les signaux provenant d'un maximum de quatre emplacements source distants. Elle offre également une extension Ethernet ainsi que quatre ports d'insertion locale RS‑232 et IR pour le contrôle simultané de chaque appareil AV à distance.

La carte d'entrée permet une gestion étendue de l'audio, y compris un routage de l'audio stéréo de façon indépendante depuis un émetteur XTP vers toute sortie compatible de grilles de commutation. La carte XTP CP 4i Fiber 4K peut également désembedder l'audio PCM à deux canaux des signaux numériques pour router séparément les signaux audio stéréo analogiques. Les signaux entrants peuvent être commutés vers une carte de sorties XTP pour la distribution locale et à distance des signaux.

La carte de sortie XTP CP 4o Fiber 4K peut transmettre des signaux à des emplacements distants. Elle se compose d'une extension Ethernet, de quatre ports d'insertion RS‑232 bidirectionnels et IR pour le contrôle simultané d'appareils AV distants.

Disponibles en modèles multimode et monomode

Les cartes d'E/S XTP CP Fiber 4K MM prennent en charge un câble fibre optique multimode OM4, généralement utilisé dans les tours de bureaux, les centres commerciaux et les vastes lieux de culte sur des distances de transmission moyennes de 500 m (1 640’). Les cartes d’E/S XTP CP Fiber 4K SM supportent un câble monomode, offrant une capacité de transmission longue distance jusqu'à 10 km (6,21 miles). Elles sont principalement utilisées dans de larges installations, notamment des applications de signalétique numérique et de mise en scène, ainsi que pour des connexions sur de très longues distances entre divers types d'emplacements, tels que des entreprises et des campus universitaires. Étant donné la transmission sûre de contenu et l'immunité aux interférences extérieures, les applications de fibre optique sont également privilégiées à des fins gouvernementales, militaires, médicales et dans d'autres environnements confidentiels.

XTP Systems d'Extron

Les XTP Systems d'Extron offrent une solution de commutation et de distribution entièrement intégrée pour tous les types de formats numériques et analogiques. Ils permettent la connectivité locale ainsi que la transmission étendue de signaux vidéo haute résolution, audio, RS‑232 et Ethernet jusqu'à 100 m (330'), via un câble CATx blindé et même sur des distances plus grandes via un câble de fibre optique. Chaque système est conforme à la norme HDCP et offre une commutation numérique ultra-rapide et fiable grâce à la technologie SpeedSwitch® Extron.

Au cœur du système se trouve une grille de commutation XTP CrossPoint. Selon la taille du châssis, les grilles de commutation modulaires sont extensibles de 4x4 à 64x64 et peuvent être équipées de nombreuses cartes d'E/S XTP. Les cartes d'entrées et de sorties permettent de connecter directement des signaux HDMI, DVI, VGA, vidéo et audio aux sources et aux appareils d'affichage placés à proximité, ou d'étendre la transmission des signaux vers des points de connexion distants à l'aide des émetteurs et récepteurs XTP. Selon le modèle d'émetteur, la grille de commutation permet également d'alimenter un appareil XTP distant à l'aide d'un câble CATx.

L'application XTP System Builder, disponible en ligne, offre un accès pratique pour une conception complète de système. Elle dispose aussi d'une nomenclature, de tarif et d'une présentation de devis imprimables. Une fois que la commande est confirmée et reçue, le logiciel XTP System Configuration Software inclus, permet une installation et une configuration faciles et immédiates.

Le logiciel de contrôle vous permet d'avoir une vue d'ensemble de tous les appareils XTP pour une configuration, un fonctionnement et une supervision du système en temps réel. Les XTP Systems sont conçus pour permettre un fonctionnement fluide en continu dans les applications les plus exigeantes, et ce, grâce à ses composants modulaires interchangeables à chaud, à ses nombreux émetteurs et récepteurs XTP et au contrôle de l'installation en continu.
