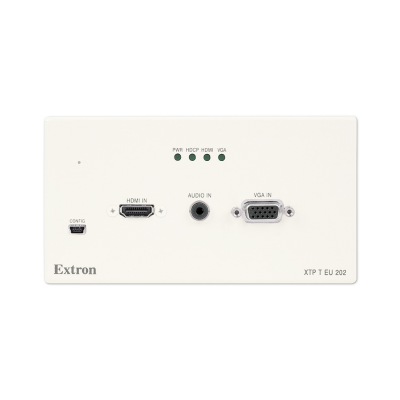

Le XTP T EU 202 Extron est un émetteur compact à deux entrées qui transmet la vidéo, l'audio et le contrôle HDMI ou VGA jusqu'à 100 mètres via un câble CATx blindé. Le transmetteur XTP ® est compatible avec les boîtes de jonction standard à deux gangs de type UE pour une installation pratique dans les environnements de montage mural. Il prend en charge les résolutions informatiques et vidéo jusqu'à 1920 x 1200, y compris 1080p/60 avec Deep Color et 2K. Les signaux vidéo analogiques entrants sont numérisés pour une transmission fiable, et des transmissions audio stéréo analogiques séparées peuvent être intégrées au signal de sortie. Les caractéristiques comprennent la commutation automatique entre les entrées avec une hiérarchisation sélectionnable et l'insertion de RS-232 bidirectionnel et IR pour permettre le contrôle à distance des appareils audiovisuels. Conçu pour XTP Systems®, le XTP T EU 202 peut être alimenté à distance par la grille de commutation XTP CrossPoint ® .

Le XTP T EU 202 fournit une extension de signal à partir de sources distantes pour une transmission haute performance de la vidéo, de l'audio et du contrôle bidirectionnel sur de longues distances. Les signaux de source vidéo peuvent être au format vidéo HDMI ou VGA, avec des signaux vidéo analogiques numérisés pour une distribution fiable à l'échelle de l'entreprise. Pour rationaliser les opérations, l'émetteur dispose d'une commutation automatique entre les entrées et d'une télécommande RS-232 pour une utilisation facile dans les emplacements de montage mural non gérés. La priorité de commutation est configurable lorsque plusieurs entrées sont actives.

L'émetteur intègre les technologies Extron pour améliorer et simplifier l'intégration des appareils compatibles HDMI. Pour le contenu crypté, Key Minder ® authentifie et maintient le cryptage HDCP entre les appareils pour assurer une distribution rapide et fiable du signal. De plus, EDID Minder ® gère automatiquement l'EDID en maintenant une communication EDID continue avec les sources, garantissant que toutes les sources s'allument correctement et transmettent le contenu de manière fiable à la destination.

Le XTP T EU 202 est compatible avec une large gamme de signaux audio multicanaux. Pour l'audio numérique, les entrées HDMI permettent la transmission de signaux audio intégrés ou de signaux audio stéréo analogiques séparés. Cette fonction permet la connexion directe de signaux audio stéréo séparés à partir d'un ordinateur portable, d'un lecteur Blu-ray Disc ou d'un autre appareil. De plus, l'émetteur offre une intégration d'entrée audio stéréo analogique sélectionnable. L'intégration de l'audio stéréo dans le flux de signal prend en charge l'audio stéréo symétrique/asymétrique pour une transmission étendue, réduisant ainsi le nombre de câbles jusqu'à la destination. L'émetteur fournit également un contrôle du gain et de l'atténuation de l'entrée audio ainsi qu'un réglage du volume pour gérer les signaux audio des points d'extrémité source. Ces fonctions permettent de régler le niveau du volume de sortie,

Le facteur de forme unique de l'émetteur offre une connectivité d'entrée simplifiée via des boîtes de jonction de type UE, offrant des emplacements d'entrée pratiques dans des environnements de salle configurables et des applications à espace restreint. Les capacités d'alimentation à distance, les besoins de câblage réduits et la conception pouvant être montée sur une boîte de jonction du XTP T EU 202 permettent un placement discret dans des environnements à espace restreint.

Extron recommande les câbles paires torsadées blindés XTP DTP 24 certifiés Extron, les fiches RJ-45 blindées, les jacks et les coupleurs conçus pour une transmission optimale du signal avec les systèmes XTP Extron. Le câble XTP DTP 24 est certifié à 475 MHz et utilise une conception SF/UTP avec quatre conducteurs à paire torsadée 24 AWG non blindés à l'intérieur d'une tresse globale et d'un blindage en feuille pour des performances supérieures et une immunité au bruit.

Systèmes XTP Extron

Les systèmes XTP Extron offrent une solution de commutation et de distribution entièrement intégrée pour plusieurs formats numériques et analogiques. Ils prennent en charge la connectivité locale ainsi qu'une capacité de transmission étendue pour envoyer des signaux vidéo, audio, RS‑232 et Ethernet haute résolution jusqu'à 100 mètres (330 pieds) sur un câble CATx blindé et des distances encore plus grandes sur un câblage à fibre optique. Chaque système est conforme HDCP et offre une commutation numérique ultra-rapide et extrêmement fiable grâce à la technologie SpeedSwitch ® d'Extron .

Au cœur d'un système se trouve une grille de commutation XTP CrossPoint. Les grilles de commutation modulaires sont extensibles de 4x4 à 64x64, selon la taille du châssis, et peuvent être équipées d'une grande variété de cartes matricielles XTP I/O. Les cartes d'entrée et de sortie fournissent des connexions directes HDMI, SDI, DVI, VGA, vidéo et audio aux sources et écrans locaux, et l'extension du signal aux points d'extrémité distants lors de l'utilisation d'émetteurs et de récepteurs XTP. La grille de commutation peut également alimenter un appareil XTP distant via un câblage CATx, selon le modèle d'émetteur.

Le XTP System Builder en ligne offre un accès pratique pour la conception complète du système. L'outil comprend également une nomenclature imprimable des matériaux, des prix et une soumission de devis. Une fois la commande confirmée et reçue, le logiciel de configuration du système XTP inclus permet une installation et une configuration faciles dès la sortie de la boîte.

Pour configurer, faire fonctionner et surveiller le système en temps réel, un logiciel de contrôle convivial offre une vue complète de tous les appareils XTP à partir d'un ordinateur. Avec des composants modulaires remplaçables à chaud, une large sélection d'émetteurs et de récepteurs XTP et une surveillance avancée du système 24h/24 et 7j/7, les XTP Systems sont conçus pour fournir un fonctionnement continu et sans problème dans les applications les plus critiques.
