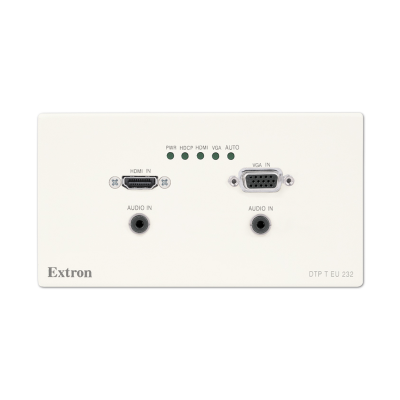

Le DTP T EU 232 Extron est un émetteur compact, à deux entrées qui transmet les signaux vidéo HDMI ou vidéo analogique, audio, et de contrôle jusque 70 mètres (230 pieds) via un câble CATx blindé vers des produits Extron équipés DTP®. L'émetteur est compatible avec les boîtiers d'encastrement de type EU, standard, à deux gangs, ce qui lui permet d'être facilement installé dans des environnements de montage mural. Il fournit une entrée HDMI et une entrée VGA, toutes deux avec des connexions audio stéréo analogique indépendantes. Le DTP T EU 232 accepte les signaux vidéo avec des résolutions jusqu'à 1920x1200, notamment 100p/60 et 2K. Il comporte un embeddage audio stéréo analogique, EDID Minder®, la commutation automatique entre les entrées, la possibilité d'alimentation à distance, et l'insertion IR et RS-232 bidirectionnel pour permettre le pilotage des appareils AV à distance. Le design mural offre l'avantage de placer des connexions d'entrées précisément là où elles sont nécessaires.

Le DTP T EU 232, conforme à la norme HDCP, permet une commutation et une transmission fiables des signaux HDMI et VGA. Le DTP T EU 232 peut commuter automatiquement entre les sources numériques et analogiques, et accepte le contrôle RS-232 à distance pour un fonctionnement simple aux endroits non pilotés. En outre, l'émetteur inclut des connexions indépendantes pour l'embeddage audio stéréo analogique sur la sortie vidéo numérique pour un transport via DTP. Pour répondre aux besoins de l'application, l'émetteur permet également de transmettre l'audio analogique, la vidéo et les signaux de contrôle via un câble paires torsadées blindé vers une grille de commutation, un sélecteur ou un processeur de signaux équipé DTP.

Pour améliorer et simplifier l'intégration des sources et des écrans ou des projecteurs, et pour aider à assurer une performance optimale de l'installation, le DTP T EU 232 dispose d'EDID Minder. EDID Minder est une technologie exclusive d'Extron, qui gère la communication entre les sources d'entrée et les écrans afin d'assurer un affichage fiable des formats vidéo.

Le DTP T EU 232 permet la transmission simultanée des signaux IR et RS-232 bidirectionnel provenant d'un système de contrôle pour le contrôle des appareils AV. Pour plus de flexibilité lors de l'installation, l'émetteur DTP T EU 232 peut être alimenté à distance via le câble paires torsadées blindé depuis un produit équipé DTP. Ceci simplifie l'installation et permet aux deux appareils de partager une source d'alimentation commune. Le DTP T EU 232 peut être raccordé à une grille de commutation de présentation DTP CrossPoint® Extron, ou à d'autres produits équipés DTP afin de disposer de sources aux emplacements distants. Le format unique de l'émetteur permet une connectivité d'entrée simplifiée par le biais de boîtiers d'encastrement de type EU, tout en offrant des points d'entrée pratiques dans des environnements de salle configurables et dans différentes autres applications.

La sortie DTP peut être configurée pour être compatible avec des écrans équipés HDBaseT afin de transmettre la vidéo numérique et l'audio embeddé, ainsi que les signaux RS-232 bidirectionnel et IR, jusqu'à 70 mètres (230 pieds) via un câble CATx blindé.

Extron recommande le câble paires torsadées blindé XTP DTP 24, les fiches, jacks et coupleurs RJ-45 blindés, tous conçus pour une transmission optimale des signaux pour XTP Systems et les produits de la gamme DTP Extron. Le câble XTP DTP 24 est certifié pour une bande passante de 475 MHz et possède un design SF/UTP quatre conducteurs paires torsadées 24 AWG non blindés au cœur d'un blindage en feuillard et en tresse pour de meilleures performances et une immunité au bruit accrue.
