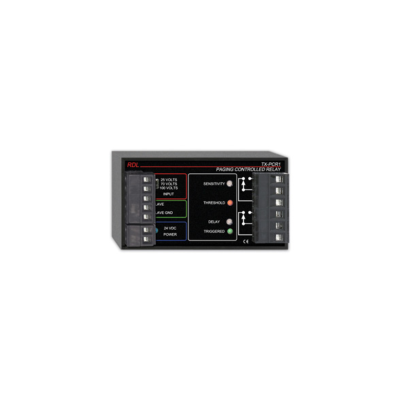

RDL Relais commandé par signal d'appel TX-PCR1

Le TX-PCR1 est le choix idéal dans de nombreuses applications où la commutation doit être contrôlée à partir d'une source audio amplifiée à tension constante. Le module se déclenchera sur n'importe quel matériel de programme, les sources de pagination étant les plus courantes. Le TX-PCR1 comprend à la fois une sortie SLAVE à collecteur ouvert pour contrôler d'autres modules ou équipements et un relais de commutation haute puissance DPDT adapté à la commutation des charges de haut-parleurs.

La source audio amplifiée est connectée à l'aide d'un bornier détachable. Un interrupteur sur le panneau avant est fourni pour sélectionner le type de source : 25 V, 70 V ou 100 V. Le réglage 25 V peut être utilisé pour une source amplifiée de 8 ohms, 75 watts maximum. La sensibilité d'entrée est ajustée sur un trimmer à un tour. Dans le sens des aiguilles d'une montre, le seuil de déclenchement de SENSIBILITÉ est 30 dB inférieur à la tension constante sélectionnée par le commutateur. Une LED rouge s'allume chaque fois que le niveau audio dépasse le seuil de déclenchement, facilitant le réglage de la sensibilité.

Le module est déclenché lorsque l'audio dépasse le seuil et il reste déclenché pendant une durée définie après que l'audio soit tombé en dessous du seuil. Ce DELAY est réglable de 3 à 25 secondes à l’aide d’un trimmer en façade. Le réglage est simplifié par une LED verte qui reste allumée durant le déclenchement du module. Le terminal SLAVE peut être utilisé comme terminal de contrôle d’entrée ou de sortie. Lorsque le module est déclenché, la borne SLAVE est mise à la terre en interne via un collecteur ouvert. Si la borne SLAVE TX-PCR1 est tirée de l'extérieur vers la terre via un interrupteur ou la borne à collecteur ouvert d'un autre module RDL, le relais s'activera jusqu'à ce que la borne soit relâchée.

Une LED POWER bleue s'allume lorsque le TX-PCR1 est alimenté par une alimentation externe de 24 V CC.

Utilisez les contacts de relais du TX-PCR1 pour commuter les lignes de haut-parleurs ou pour contrôler les entrées logiques d'autres équipements avec des entrées de commande qui ne peuvent pas être tirées jusqu'à 24 V. Le TX-PCR1 est idéal pour mettre en sourdine le haut-parleur local pendant une page de zone. Les contacts bipolaires permettent aux locuteurs locaux d'être automatiquement connectés à une ligne de recherche de personnes durant une page et de se reconnecter à l'amplificateur local lorsque la page est terminée. Si des lignes de haut-parleurs supplémentaires doivent être commutées, la borne SLAVE peut être utilisée pour contrôler des modules TX-PCR1 supplémentaires ou des relais à commande logique haute puissance RDL ST-LCR1H.
