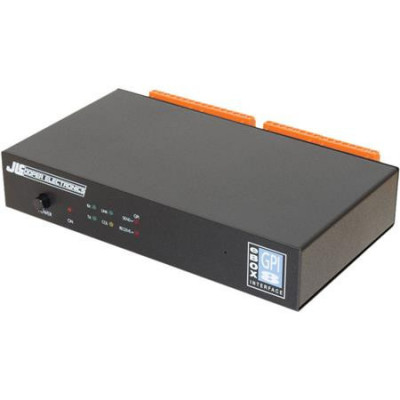

JL Cooper eBOX GPI8 Ethernet IP/GPI interface

JL Cooper eBOX GPI8 Ethernet IP/GPI interface

eBOX GPI8 est un portail permettant de contrôler les périphériques de votre site ou du monde entier. C'est une interface polyvalente qui convertit 8 entrées et sorties GPI en Ethernet 10/100. Pour des raisons de compatibilité, il utilise les mêmes messages que le eBOX d’origine et est entièrement compatible avec eBOX et sBOX. Pensez-y comme à un eBOX plus simple sans les ports série, avec la fonctionnalité eBOX IO intégrée.

Les connecteurs de bornier Weidmüller détachables fournissent 8 entrées GPI isolées optiquement et 8 sorties de relais sèches. Il comprend des entrées GPI de niveau CMOS parallèles avec des commutations internes jusqu'à + 5 volts et des ports de sortie GPI sur des connecteurs Dsub à 25 broches. Idéal pour les contrôles LAN, WAN et Internet avec des commutateurs, des systèmes informatiques, des caméras, des moniteurs, des projecteurs et autres périphériques.

eBOX GPI8 est la solution idéale pour la télévision grand public, les réseaux de diffusion multimédia en continu, les installations de montage dans plusieurs salles, la production de nouvelles ou dans tout studio audio / vidéo / multimédia où les hôtes distants doivent contrôler des appareils avec GPI et Tally sur de longues distances ou via Internet. .

Il simplifie le contrôle longue distance en utilisant une architecture point à point IP adressable pour envoyer des messages GPI sur un câblage 10/100 BASE-T existant. Héberger vers eBOX, eBOX pour héberger ou communication eBOX vers eBOX est possible.

Il communique à l'aide du protocole TCP / IP standard. Le trafic peut être acheminé via des réseaux locaux internes, des réseaux locaux sans fil, des MAN, des réseaux étendus et via Internet.

La configuration est réalisée via une application Windows fournie. Des paramètres tels que la vitesse du port, la parité, l'adresse IP, l'adresse IP distante et le port TCP sont définis. Les paramètres sont stockés dans la mémoire non volatile.

Lorsque les eBOX établissent une connexion, le client et le serveur échangent l’état de ses ports GPI In afin de pouvoir l’afficher sur le port de sortie GPI de l’eBoX distant. Après cela, seules les modifications apportées à un port GPI In permettront à un eBOX d’envoyer un message GPI au eBOX distant.

Il prend en charge la négociation automatique de la clause 28 de la norme IEEE 802.3u, qui détecte automatiquement la vitesse du port Ethernet et le fonctionnement en mode duplex et choisit les paramètres de performance les plus élevés. Les voyants du panneau avant indiquent les états GPI et Ethernet.

L'unité fonctionne comme un serveur, attendant passivement que les périphériques clients s'y connectent. Le périphérique peut être un ordinateur ou un autre eBOX configuré en tant que client. Lorsque eBOX est configuré en tant que client, il tente activement de se connecter au serveur eBOX. Une fois terminé, eBOX transmettra ensuite les données reçues dans les ports série ou GPI à l’eBox distant. Si aucune donnée n'est reçue, eBOX n'enverra aucun paquet TCP.

Les connexions physiques s’effectuent facilement à l’aide de connecteurs à vis débrochables, haute densité et amovibles, fournis avec 8 entrées opto-isolées. Le connecteur de sortie GPI possède 8 sorties de relais secs isolées électriquement.

Les entrées GPI de niveau CMOS parallèles avec des augmentations internes à +5 volts et les ports de sortie GPI sont disponibles sur des connecteurs D-sub à 25 broches.

La documentation pour les développeurs de JLCooper fournit aux développeurs de logiciels des outils complets leur permettant de lier des périphériques Visual Basic, C ++ ou intégrés pour un contrôle direct de tout périphérique connecté à un eBOX.
