Le Quantum Ultra est un processeur modulaire 4K pour mur d'images avec des capacités de fenêtrage et de redimensionnement vidéo ultra-performantes, adapté à de nombreuses applications. Il dispose du scaler Vector™ 4K et du bus vidéo HyperLane® Extron, qui peut transporter plusieurs sources haute résolution pour garantir des performances en temps réel exceptionnelles. Un seul processeur peut supporter plusieurs murs d'images disposant de résolutions variées et de diverses orientations des écrans, garantissant plus de possibilités lors de la conception du système, ainsi qu'une réduction du coût et de la complexité. La possibilité d'orientation en mode Portrait ou Paysage, la superposition des signaux de sorties et la possibilité de décalage de bordures d'écran assurent une compatibilité avec la majorité des écrans. Les interfaces RS‑232, USB, et Ethernet fournissent des connexions directes pour des systèmes de contrôle. Ces nombreuses possibilités de configuration, ces fonctionnalités, et ces performances font ainsi du Quantum Ultra, une solution évolutive, adaptée à toute application disposant d'un mur d'images.

Le Quantum Ultra dispose d'un bus vidéo haut débit intégrant la technologie HyperLane Extron, qui fournit des performances exceptionnelles en temps réel, jamais obtenues par d'autres processeurs de même catégorie.

Le bus vidéo HyperLane évolutif possède un débit maximal de transmission de 400 Gb/s, garantissant ainsi une compatibilité complète avec les résolutions vidéo les plus élevées actuellement utilisées, telles que le 4K/60 avec un échantillonnage de couleurs 4:4:4. Il peut transporter simultanément plus de vingt sources 4K/60 à 4:4:4. Il dispose également de la bande passante requise pour supporter des formats de signaux en constante évolution, ainsi que les résolutions supérieures, la profondeur de couleurs plus importante, la plage de couleurs étendue, et l'HDR (High Dynamic Range) fournis par ces signaux. L'objectif du bus HyperLane est unique : le transport de données vidéo entre des cartes d'entrée et de sortie. Le bus vidéo garantit des performances optimales et éprouvées, qui ne sont pas altérées par d'autres composants du système. Il est ainsi possible d'obtenir des présentations fluides de sources, sans aucune incompatibilité dans la fréquence d'images de la source affichée.

Scaler Vector 4K

Le Quantum Ultra intègre le processeur de scaling Vector 4K, exclusif Extron, développé en interne et conçu pour un redimensionnement d'images (upscaling/downscaling) de qualité exceptionnelle. Vector 4K intègre plusieurs technologies de scaling brevetées Extron et représente un nouvel ensemble d'algorithmes de traitement d'images qui délivre une performance de scaling sans compromis. Un traitement 4:4:4 et un redimensionnement des signaux informatiques et vidéo nets et précis jusqu'au 4K est ainsi possible, de même qu'un redimensionnement (downscaling) des signaux source 4K pour des appareils d'affichage de plus faible dimension ou résolution, sans perte des détails importants des images. Il assure par ailleurs des transitions fluides entre des presets, avec des options cut ou fondu par transition d'écran noir sélectionnables.

Structure modulaire et flexible

Le Quantum Ultra dispose d'une structure modulaire afin de satisfaire les besoins de toute application. Le châssis à cartes est complété par des cartes d'entrée et de sortie, choisies pour répondre aux exigences de source et d'affichage. Il est possible de configurer plusieurs châssis à cartes comme un seul système afin de s'adapter à diverses dimensions de murs d'images.

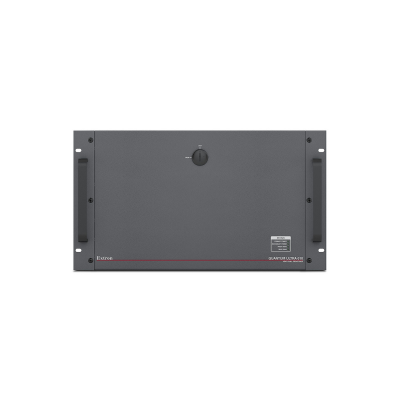

Le Quantum Ultra 610 est un châssis à cartes 6U à 10 emplacements, qui supporte toute combinaison de cartes d'entrée et de sortie. Le système d'exploitation embarqué robuste se compose d'un disque SSD protégé contre l'écriture ; les sources d'alimentation redondantes et interchangeables à chaud garantissent une performance optimale et durable.

Le Quantum Ultra 305 est un châssis à cartes 3U à 5 emplacements, adapté à des murs d'images de faible et de moyenne dimension. Il peut être rempli avec toute combinaison de cartes d'entrée et de sortie, et dispose d'un disque SSD pour une rapidité de démarrage et d'un système d'exploitation embarqué, protégé contre l'écriture.

La carte d'entrée IN4HDMI accepte quatre signaux HDMI jusqu'au 2K, deux signaux HDMI jusqu'au 4K/30 ou un signal jusqu'au 4K/60. L'intégration de la source est simplifiée grâce aux fonctionnalités qui facilitent le travail des intégrateurs, telles que l'EDID Minder et l'autorisation HDCP.

La carte d'entrée Quantum IN SMD 100 décode jusqu'à quatre flux 1080p/60, huit flux 1080p/30, ou seize flux de résolution SD de caméras IP, d'encodeurs de streaming média Extron, et d'autres encodeurs H.264. Elle supporte les sections vidéo du profil S du forum industriel ONVIF, et est compatible avec les flux MPEG-2, Motion JPEG, et H.264.

Les cartes de sortie Quantum OUT4HDMI et Quantum OUT4DTP transmettent un à quatre signaux de sortie à des résolutions atteignant 1024 x 768 à 4K/60. Les résolutions de sortie, définissables par l'utilisateur, maximisent la compatibilité avec des afficheurs en constante évolution et des afficheurs muraux à diodes électroluminescentes (LED) élaborés sur mesure. La confirmation visuelle HDCP vient immédiatement confirmer que les contenus protégés ne peuvent pas être visualisés sur les appareils d'affichage.

La carte Quantum OUT4DTP fournit des modes de sortie sur paires torsadées DTP, XTP, et HDBaseT sélectionnables. Lorsqu'elle est associée au récepteur adapté, elle supporte des distances atteignant 100 m (330'). La capacité d'injection de l'alimentation de la carte Quantum OUT4DTP sert à alimenter à distance des récepteurs DTP. L'insertion IR et RS‑232 bidirectionnelle assure le contrôle d'appareils audiovisuels en transmettant les données et le signal vidéo. Le RS‑232 peut être inséré depuis le port de contrôle Ethernet du Quantum Ultra, permettant ainsi de contrôler des appareils sans utiliser les ports RS‑232 du processeur de contrôle.
