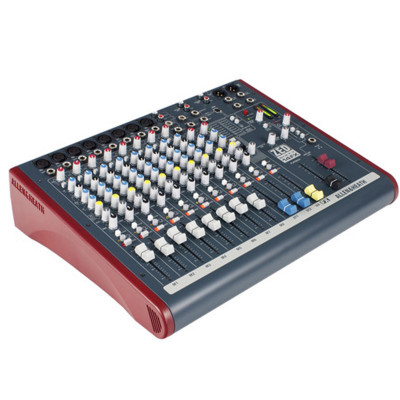

Allen & Heath Table de mixage ZED60-14FX

Allen & Heath Table de mixage ZED60-14FX

Le mélangeur live et studio ZED60-14FX d' Allen & Heath est un mélangeur à 10 canaux avec 16 effets intégrés conçu pour une gamme d'applications en direct et en studio. Les canaux 1 à 6 ont des connecteurs Neutrik XLR pour les signaux de niveau micro et des entrées TRS 6,35 mm pour les signaux de niveau ligne symétriques ou asymétriques. Les canaux 7 et 8 ont également des XLR Neutrik, mais disposent d'entrées de niveau instrument FET Hi-Z de classe A pour connexion directe de guitares et basses électriques De plus, les canaux 1 à 8 sont tous équipés d'un égaliseur 3 bandes et d'une alimentation fantôme 48V.

La table de mixage dispose également de deux entrées stéréo (ST1 et ST2) dotées de prises TS et RCA 6,35 mm (ST1 uniquement) pour connecter des sorties de niveau ligne à partir d'appareils tels que des claviers, des échantillonneurs ou des iPod. Chacun des canaux stéréo dispose d'un 2- égaliseur de bande. Les 10 canaux peuvent être acheminés vers un bus "d'enregistrement" qui peut être émis vers un ordinateur exécutant le logiciel DAW via le port USB, ou acheminés vers un périphérique d'enregistrement matériel via les prises de sortie d'enregistrement RCA. Chaque canal dispose également d'un " bouton d'écoute ", qui, lorsqu'il est activé, prend le signal correspondant des bus maître et d'enregistrement et l'envoie au bus du casque. Cela peut être utile dans un scénario d'enregistrement en direct pour effectuer des réglages d'égalisation discrets sur un canal avant de l'ajouter au maître ou enregistrer bus.

Conçue dans un souci de polyvalence, la section principale du ZED60-14FX est équipée de sorties principales gauche et droite XLR symétriques avec des inserts 1/4" sur chaque canal. Ces inserts peuvent être utiles pour insérer des équipements externes tels que des égaliseurs ou des limiteurs à la fin de votre chaîne de signal avant que le mixage principal ne soit envoyé à vos haut-parleurs. De plus, il y a une sortie auxiliaire 1/4 "équilibrée pour connecter des composants de renforcement sonore supplémentaires tels qu'un moniteur de scène alimenté, et une sortie de bus FX qui peut être utilisée pour envoyer le Mixage d'effets vers un équipement supplémentaire tel qu'une unité d'effets externe.

Bien que vous puissiez connecter une unité d'effets externes via la prise de sortie du bus FX, la table de mixage dispose également de seize effets numériques intégrés qui incluent plusieurs retards, réverbérations, un doubleur, un flanger et un chorus. Le moteur DSP, qui utilise les mêmes algorithmes d'effets que les consoles numériques phares d'Allen & Heath, est conçu pour un traitement du signal à faible bruit et à faible distorsion.

Conception robuste

Conçu dans un souci de durabilité pour les concerts et l'enregistrement en direct, le ZED60-14FX utilise plusieurs des mêmes composants exacts que ceux utilisés dans les mélangeurs haut de gamme plus grands d'Allen & Heath. Les circuits imprimés montés verticalement par canal facilitent grandement l'entretien en cas de besoin, avec la possibilité de supprimer un canal particulier du mélangeur à la fois

Préamplis micro à faible bruit et à gain élevé

Basé sur les préamplis des consoles de la série Allen & Heath MixWizard. Conçu pour optimiser la qualité sonore avec un gain élevé, un faible bruit et une sortie constante

Entrées guitare Hi-Z

Les canaux 7 et 8 incluent des circuits FET à haute impédance fonctionnant en mode classe A pour une utilisation avec des guitares et basses électriques à faible rendement. Conçu pour émuler le type de circuits utilisés dans les combos de guitare à lampes et les amplificateurs de tête, le circuit d'entrée a une caractéristique d'overdrive douce, donnant un caractère chaud de 2e harmonique au son si désiré

Égaliseur par canal

Les canaux 1 à 8 sont équipés d'un égaliseur 3 bandes avec médiums balayables et d'un filtre passe-haut. Les 2 canaux stéréo ont un plateau basse et haute fréquence à 2 bandes

Processeur d'effets numériques intégré

Seize effets numériques intégrés qui incluent plusieurs retards et réverbérations, un doubleur, un flanger et un chorus. Les algorithmes d'effets numériques sont les mêmes que ceux utilisés sur les consoles numériques phares Allen & Heath

Bus d'enregistrement

Tous les canaux, y compris le bus d'effets, ont un routage commutable vers le bus d'enregistrement qui est envoyé à la sortie d'enregistrement RCA stéréo et à la sortie USB, utile pour déposer ou ajouter des microphones ou des effets sur bande pendant un scénario d'enregistrement en direct

Connectivité USB

Lorsqu'il est utilisé en tandem avec votre Mac ou PC exécutant le logiciel DAW, le mélangeur peut envoyer et/ou recevoir jusqu'à 16 bits, 48 ​​kHz audio via le port USB
