Les cartes d'entrée et de sortie XTP II CP HD 8K Extron offrent une connectivité locale pour la vidéo HDMI 8K non compressée et l'audio stéréo analogique ou numérique séparé. Ces cartes d'E/S XTP® supportent une performance HDMI 2.1 jusqu'à des résolutions vidéo HDR 8K/30 avec un échantillonnage de couleurs 4:4:4 à des débits atteignant 40,1 Gb/s. Elles sont conformes HDCP 2.3. Le routage séparé des signaux audio numériques embeddés permet de commuter l'audio de manière indépendante. Pour plus de possibilités de conception de système, les cartes de sortie fournissent des sorties stéréo analogiques. Les cartes d'E/S XTP II CP HD 8K fournissent une infrastructure audiovisuelle adaptée aux besoins futurs, qui supporte des exigences de croissance et de mise à niveau sans aucun remplacement d'équipements. Elles conviennent parfaitement aux XTP Systems® qui nécessitent une commutation flexible de signaux audio et vidéo HDMI non compressée.

La XTP II CP 4i HD 8K est une carte d'entrée XTP qui peut supporter les signaux 8K de quatre sources HDMI locales maximum. Elle dispose également de quatre entrées audio stéréo symétriques/asymétriques avec commutation audio indépendante pour plus de possibilités. Les signaux audio analogiques sont convertis en audio numérique PCM à deux canaux pour un routage indépendant dans le système. Afin de simplifier l'intégration, l'audio stéréo peut également être embeddé dans le flux de signaux pour une distribution combinée aux signaux vidéo. Les signaux entrants peuvent être commutés vers une carte de sortie XTP pour la distribution locale ou à distance des signaux. La carte d'entrée fournit également quatre connexions électriques 12 V pour des câbles HDMI actifs.

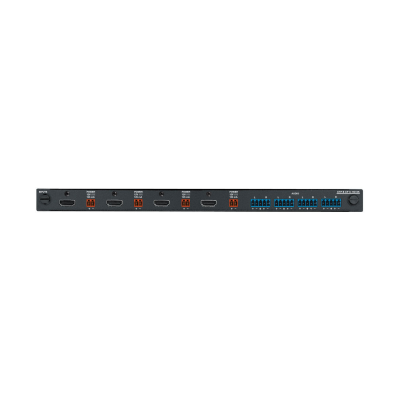

La XTP II CP 4o HD 8K est une carte de sortie XTP avec quatre sorties audio analogiques et HDMI locales. Les signaux audio stéréo analogiques séparés ou audio embeddés peuvent être distribués. La carte peut également extraire les signaux audio stéréo PCM à deux canaux provenant de l'audio embeddé pour router les signaux audio locaux séparément. Le volume peut être ajusté ou désactivé sur les sorties audio analogiques, afin de contrôler les niveaux audio. Dans de nombreux systèmes audiovisuels, le contrôle du volume de sortie rend inutile le recours à des préamplificateurs. La carte de sortie fournit également +5 Vcc et 250 mA sur chaque sortie HDMI pour alimenter les périphériques externes.

XTP Systems Extron

Les XTP Systems Extron offrent une solution de commutation et de distribution entièrement intégrée pour de nombreux formats numériques et analogiques. Ils supportent la connectivité locale ainsi que la transmission étendue de signaux vidéo haute résolution, audio, RS‑232, et Ethernet jusqu'à 100 m (330'), à l'aide d'un câble CATx blindé, et sur des distances bien plus étendues sur un câble fibre optique. Chaque système est conforme HDCP et offre une commutation numérique ultra-rapide d'une très grande fiabilité avec la technologie SpeedSwitch® Extron.

Une grille de commutation XTP II CrossPoint est le composant central du système. Selon la taille du châssis, les grilles de commutation modulaires sont extensibles de 4x4 à 64x64 et peuvent être équipées de nombreuses cartes d'E/S XTP. Les cartes d'entrée et de sortie permettent de connecter directement des signaux HDMI, DVI, SDI, VGA, vidéo, et audio aux sources et aux écrans placés à proximité, et d'étendre la transmission des signaux vers des terminaux distants avec des émetteurs et récepteurs XTP. La grille de commutation permet également d'alimenter un appareil XTP distant à l'aide d'un câble CATx.

L'application XTP System Builder, disponible en ligne, offre un accès pratique pour une conception complète de système. Cet outil dispose aussi d'une liste de composants, de tarifs, et d'une présentation de devis imprimables. Une fois que la commande est confirmée et reçue, le logiciel XTP System Configuration Software fourni assure une facilité et une rapidité d'installation et de configuration.

Afin de configurer, d'utiliser, et de contrôler un système en temps réel, le logiciel de contrôle intuitif vous offre une vue d'ensemble de tous les appareils XTP. Les XTP Systems sont conçus pour permettre un fonctionnement fluide en continu dans les applications les plus complexes, grâce à leurs composants modulaires interchangeables à chaud, à leurs nombreux émetteurs et récepteurs XTP, et au contrôle avancé du système sans interruption.
