RDL Plaque émetteur actif à 2 paires D-TPS2A

RDL Plaque émetteur actif à 2 paires D-TPS2A

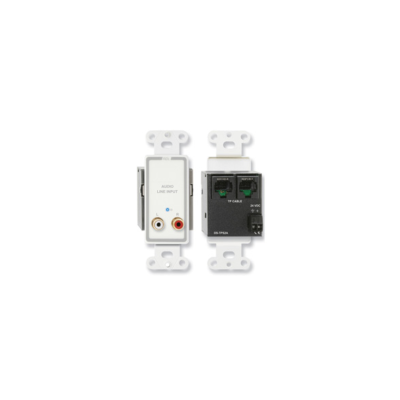

Les produits SERIE D−TPS2A sont des modules émetteurs utilisant deux paires, ils sont compatibles avec les produits à paires torsadées de RDL Format-A. Ces Modules sont conçus pour être installés dans des boîtiers muraux, des boîtes, ou tout autre emplacement qui permet aux utilisateurs de raccorder des sources audio. Les modèles −TPS2A se montent dans les boîtes murales RDL WB-1U et WB-2U, ou dans les boîtes électriques standard Américaine. Le modèle D-TPS2A possède une face avant laminée blanche avec des inscriptions en lettre grise, qui s'associe avec les télécommandes style RDL Decora©. Le modèle DB-TPS2A possède une face avant laminé noir. Le DS-TPS2A est construit en acier brossé pour se coordonner avec les télécommandes Decora®-style RDL dans les installations commerciales et industrielles.

Les Modules SERIE D−TPS2A possèdent deux entrées à connecteurs RCA, une pour le canal de gauche de la source et une pour le canal de droite de la source. Ces entrées sont conçues des signaux -10 dBv asymétrique. Le signal d'entrée est amplifié par un préamplificateur de qualité studio optimisé pour le niveau de fonctionnement nominal du système. Les entrées amplifiées Gauche et Droite sont routées vers les paires B et C du câble de sortie. Ces modules utilisent seulement deux paires du câble, ils acceptent donc un signal au niveau micro ou au niveau ligne et l'alimentation d'un émetteur Format-A à simple paire. Les modules SERIE D−TPS2A possèdent une deuxième prise RJ45 pour l'entrée d'un autre câble. Les installateurs raccordent simplement, en parallèle, les conducteurs des deux câbles sur le bornier des modules EM-. Un émetteur à simple paire peut être cascadé avec le −TPS2A. Un émetteur à simple paire doit être configuré pour utiliser la paire A s'il est raccordé avec un -TPS2A. La paire d'alimentation et les trois paires audio sont raccordées aux deux connecteurs RJ45 arrière.

Ces modules utilisent seulement deux paires du câble, ils acceptent donc un signal au niveau micro ou au niveau ligne et l'alimentation d'un émetteur Format-A à simple paire. Les modules D-, DS-, et AF-possèdent une deuxième prise RJ45 pour l'entrée d'un autre câble. Les installateurs raccordent juste, en parallèle, les conducteurs des deux câbles sur le bornier des modules EM-. Un émetteur à simple paire peut être cascadé avec le −TPS2A. Un émetteur à simple paire doit être configuré pour utiliser la paire A s'il est raccordé avec un -TPS2A. La paire d'alimentation et les trois paires audio sont raccordées aux deux connecteurs RJ45 arrière.

Le Module SERIE D−TPS2A peut être alimenté par une alimentation 24 V cc raccordée par le bornier détachable. L'alimentation locale du module est aussi délivrée à tous les modules raccordés. De même, le −TPS2A peut aussi utiliser l'alimentation provenant de n'importe quel autre module, distributeur ou d'insertion d'alimentation RDL relié au même câble à paires torsadées. Une LED située sur la face avant indic que le module est alimenté.

Le RDL FORMAT-A possède des performances audio de grande qualité qui rivalisent ou surpassent les raccordements en câble blindé des studios. Conception simple, installation facile, flexibilité inégalée, fusible automatique sur l'alimentation, réjection de bruit exceptionnelle, faible bruit, et faible distorsion offrent aux concepteurs et aux installateurs le meilleur choix dans la famille des produits économiques à paires torsadées.
