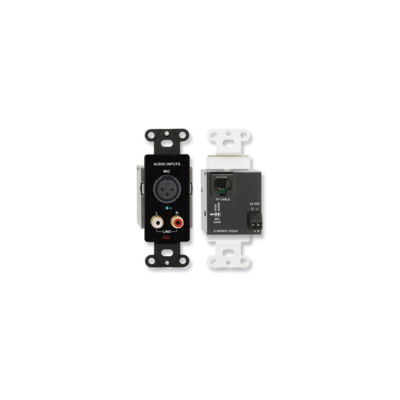

RDL Plaque émetteur actif à 3 paires D-TPS3A

RDL Plaque émetteur actif à 3 paires D-TPS3A

Les produits SERIE D−TPS3A sont des modules émetteurs utilisant trois paires, ils sont compatibles avec les produits à paires torsadées de RDL Format-A. Ces Modules sont conçus pour être installés dans des boîtiers muraux, des boîtes, ou tout autre emplacement qui permet aux utilisateurs de raccorder des sources audio. Les modèles −TPS3A se montent dans les boîtes murales RDL WB-1U et WB-2U, ou dans les boîtes électriques standard Américaine. Le modèle D-TPS3A possède une face avant laminée blanche avec des inscriptions en lettre grise, qui s'associe avec les télécommandes style RDL Decora©. Le modèle DB-TPS3A possède une face avant laminé noir. Le DS-TPS3A est construit en acier brossé pour se coordonner avec les télécommandes Decora®-style RDL dans les installations commerciales et industrielles.

Les Modules SERIE D−TPS3A possèdent une entrée microphone et deux entrées à connecteurs RCA, une pour le canal de gauche de la source et une pour le canal de droite de la source. Les entrées asymétriques sont conçues des signaux -10dBV. L'entrée microphone offre une alimentation fantôme IEC 24 V et accepte en entrée des signaux provenant autant de microphone dynamique que de microphone à condensateur. Les signaux d'entrées sont amplifiés par des préamplificateurs de qualité studio optimisé pour le niveau de fonctionnement nominal du système. Un interrupteur de gain situé sur le panneau arrière est utilisé pour fixer le gain du préamplificateur microphone. Cet interrupteur est normalement positionné par l'installateur sur NORM (Normal). Si des microphones à bas niveau sont couramment utilisés, cet interrupteur pourra être placé sur la position HIGH. La sortie du préamplificateur microphone est routée vers la paire de sortie A. Les entrées amplifiées Gauche et Droite au niveau ligne sont routées vers les paires B et C du câble de sortie.

Ces modules utilisent les trois paires dans le câble à paires torsadées. Le −TPS3A ne peut être raccordé avec aucun autre module émetteur.

Le Module SERIE D−TPS3A peut être alimenté par une alimentation 24 V cc raccordée au bornier détachable situé sur le panneau arrière. L'alimentation locale du module est aussi délivrée à tous les autres modules raccordés. De même, le -TPS3A peut aussi utiliser l'alimentation provenant de n'importe quel autre module, distributeur ou d'insertion d'alimentation relié au même câble à paires torsadées. Une LED située sur la face avant indic que l'alimentation est valide.
