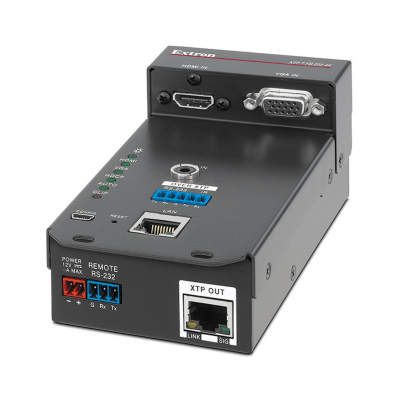

Extron Two Input XTP Transmitter for Floor Boxes

Extron Two Input XTP Transmitter for Floor Boxes

Le XTP T FB 202 4K Extron est un émetteur à deux entrées pour étendre HDMI ou VGA, audio, contrôle et Ethernet via un câble CATx blindé. Il est compatible avec les boîtiers de sol OBO Bettermann, MK by Honeywell, Electraplan et PUK. Cet émetteur compatible HDCP 2.3 prend en charge les résolutions vidéo jusqu'à 4K. Pour un fonctionnement dans des emplacements non gérés, il dispose d'une commutation automatique entre les entrées avec une hiérarchisation sélectionnable. Les signaux analogiques entrants sont numérisés et un son stéréo analogique séparé peut être intégré à la sortie. L'extension Ethernet et l'insertion de RS‑232 et IR fournissent un accès LAN et un contrôle à distance des appareils audiovisuels. Les signaux peuvent être envoyés jusqu'à 330 pieds (100 mètres) sur un câble à paire torsadée blindé. Le XTP T FB 202 4K prend en charge l'alimentation à distance et est idéal pour XTP Systems ® nécessitant une transmission longue distance à partir d'un emplacement distant.

Le XTP T FB 202 4K offre une commutation et une extension de signal hautes performances à partir de sources distantes, en envoyant de la vidéo, de l'audio, un contrôle bidirectionnel et Ethernet sur de longues distances. Les signaux de source vidéo peuvent être au format vidéo HDMI ou VGA, les signaux vidéo analogiques étant numérisés pour une distribution fiable à l'échelle de l'entreprise. Pour rationaliser les opérations, l'émetteur dispose d'une commutation automatique entre les entrées et d'une télécommande RS‑232 pour une utilisation facile dans les emplacements de boîtiers de sol non gérés. La priorité de commutation est configurable lorsque plusieurs entrées sont actives.

L'émetteur utilise la technologie entièrement numérique d'Extron pour fournir des signaux vidéo au pixel près à des résolutions allant jusqu'à 4K. Il prend en charge les spécifications HDMI 1.4 qui incluent des débits de données jusqu'à 10,2 Gbit/s, Deep Color jusqu'à 12 bits, 3D et les formats audio sans perte HD. Pour assurer la compatibilité des appareils et une transmission optimale du signal entre les appareils, les canaux DDC sont activement mis en mémoire tampon, maintenant une communication continue EDID et HDCP avec la source et l'écran.

Conçu pour l'intégration professionnelle

Pour améliorer et simplifier l'intégration des appareils audiovisuels numériques et analogiques, les terminaux XTP utilisent deux technologies Extron : EDID Minder et Key Minder. EDID Minder gère automatiquement la communication EDID entre les sources d'entrée et les dispositifs d'affichage, pour s'assurer que les sources s'allument correctement et envoient de manière fiable le contenu à afficher. Pour les signaux HDMI et DisplayPort avec un contenu protégé, Key Minder authentifie et maintient le cryptage HDCP continu entre les périphériques d'entrée et de sortie pour assurer une commutation rapide et fiable. Si le contenu crypté HDCP est envoyé à un écran non conforme, un signal vert plein écran est transmis à la destination, fournissant une confirmation visuelle immédiate que le contenu protégé ne peut pas être affiché sur l'écran sélectionné.

En plus de la vidéo haute performance, l'émetteur XTP T FB 202 4K étend les signaux audio sur un seul câble. Pour l'audio numérique, il prend en charge plusieurs formats audio numériques intégrés avec l'audio intégré HDMI disponible sur le connecteur HDMI. En outre, il inclut la capacité d'intégrer des signaux audio stéréo analogiques symétriques/asymétriques séparés à la place de l'audio intégré HDMI ou avec le signal vidéo analogique numérisé pour une transmission étendue. Pour permettre un contrôle précis de l'audio, l'émetteur dispose de capacités de réglage et de mise en sourdine du gain et de l'atténuation de l'entrée audio.

Le XTP T FB 202 4K comprend un port d'insertion RS‑232 et IR, permettant le contrôle bidirectionnel d'un appareil AV sur un seul câble CATx. Cette fonctionnalité simplifie l'intégration avec un système de contrôle pour gérer le dispositif source. De plus, une communication Ethernet 10/100 centralisée peut être mise en œuvre via le port d'extension Ethernet pour réduire le nombre de points de réseau indépendants requis au sein d'un système.

Pour simplifier davantage l'intégration, le facteur de forme unique de l'émetteur fournit une solution de montage de boîtier de sol flexible, offrant des emplacements d'entrée pratiques dans des environnements de salle configurables et des applications à espace restreint. Le XTP T FB 202 4K peut être alimenté par la grille de commutation XTP CrossPoint® sur le même câble à paire torsadée qui transporte les signaux AV et de contrôle. Cela rationalise l'installation des terminaux distants en éliminant le besoin de fournir une alimentation CA à l'appareil.

Le XTP T FB 202 4K peut être utilisé avec un récepteur XTP ou un récepteur de mise à l'échelle pour des installations point à point simples ou en combinaison avec une grille de commutation XTP CrossPoint® pour les applications de commutation et de distribution de signaux AV. Intégré à une carte d'E/S XTP CP 4i 4K montée dans la grille de commutation, le XTP T FB 4K permet une transmission simplifiée de la vidéo 4K. Cette conception tire parti des contrôles au niveau du système et de la possibilité d'étendre le RS‑232 et l'IR insérés entre la salle d'équipement et un point d'extrémité distant.

Extron recommande les câbles paires torsadées blindés XTP DTP 24 certifiés Extron, les fiches RJ-45 blindées, les jacks et les coupleurs conçus pour une transmission optimale du signal avec les systèmes XTP Extron. Le câble XTP DTP 24 est certifié à 475 MHz et utilise une conception SF/UTP avec quatre conducteurs à paire torsadée 24 AWG non blindés à l'intérieur d'une tresse globale et d'un blindage en feuille pour des performances supérieures et une immunité au bruit.

Systèmes XTP Extron

Les systèmes XTP Extron offrent une solution de commutation et de distribution entièrement intégrée pour plusieurs formats numériques et analogiques. Ils prennent en charge la connectivité locale ainsi qu'une capacité de transmission étendue pour envoyer des signaux vidéo, audio, RS‑232 et Ethernet haute résolution jusqu'à 330 pieds (100 mètres) sur un câble CATx blindé et jusqu'à 10 km (6,21 miles) sur un câble à fibre optique . Chaque système est conforme HDCP et offre une commutation numérique ultra-rapide et extrêmement fiable grâce à la technologie SpeedSwitch® d'Extron.

Au cœur d'un système se trouve une grille de commutation XTP CrossPoint. Les grilles de commutation modulaires sont extensibles de 4x4 à 64x64, selon la taille du châssis, et peuvent être équipées d'une grande variété de cartes matricielles XTP I/O. Les cartes d'entrée et de sortie fournissent des connexions directes HDMI, SDI, DVI, VGA, vidéo et audio aux sources et écrans locaux, et l'extension du signal aux points d'extrémité distants lors de l'utilisation d'émetteurs et de récepteurs XTP. La grille de commutation peut également alimenter un appareil XTP distant via un câblage CATx, selon le modèle d'émetteur.

Le XTP System Builder en ligne offre un accès pratique pour la conception complète du système. L'outil comprend également une nomenclature imprimable des matériaux, des prix et une soumission de devis. Une fois la commande confirmée et reçue, le logiciel de configuration du système XTP inclus permet une installation et une configuration faciles dès la sortie de la boîte.

Pour configurer, faire fonctionner et surveiller le système en temps réel, un logiciel de contrôle convivial offre une vue complète de tous les appareils XTP à partir d'un ordinateur. Avec des composants modulaires remplaçables à chaud, une large sélection d'émetteurs et de récepteurs XTP et une surveillance avancée du système 24h/24 et 7j/7, les XTP Systems sont conçus pour fournir un fonctionnement continu et sans problème dans les applications les plus critiques.
