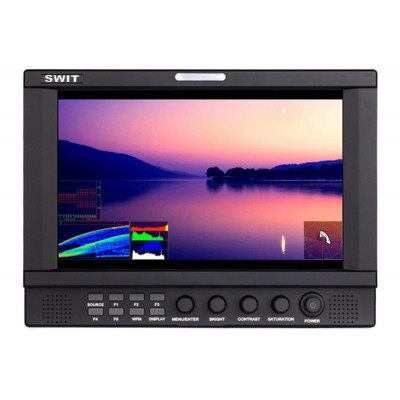

Swit S-1093F (LUX) Moniteur LCD 9" sur caméra avec kit luxe

Swit S-1093F Luxury - Moniteur LCD 9' Full HD Waveform - Pack Luxury

Écran IPS LCD Full HD de 9 pouces avec rétroéclairage LED

Le S-1093F adopte un écran LCD IPS (In-Plane Switching) de 9 pouces, avec une résolution Full HD 1920 × 1200 et un rétroéclairage LED de contraste 800: 1. L'angle de vue est horizontal: 170 ° / vertical: 170 °

Verre de protection LCD

L'écran LCD du S-1093F est recouvert d'un verre, protège l'écran contre les rayures ou les bris.

Interfaces d'entrée / sortie

Le moniteur S-1093F prend en charge:

entrée 2K / 3G / HD / SD-SDI × 2
sortie en boucle 2K / 3G / HD / SD-SDI × 2
entrée HDMI × 1
sortie en boucle HDMI × 1
entrée CVBS × 1
sortie en boucle CVBS × 1
3.5 mm entrée audio analogique × 1
sortie audio analogique 3,5 mm × 1

Assistant d'analyse vidéo

Le S-1093F prend en charge les modèles d’assistant d’analyse vidéo comprenant: forme d’onde (Y / Pb / Pr / R / V / B), oscilloscope vectoriel, histogramme (R / V / B / Y), permettant de convertir les informations de qualité vidéo numérique (Luma, Couleur). , Saturation, etc.) et vous pouvez activer / désactiver les motifs individuellement, sélectionner la position d’affichage (Haut / Bas / Gauche / Droite), la taille, la couleur et la transparence.

Surveillance audio intégrée

Le S-1093F prend en charge l’affichage des indicateurs de niveau audio incorporés SDI-16ch et HDMI-8ch, avec marques et informations d’alerte audio anormales. Les utilisateurs peuvent également sélectionner l’audio 2 canaux à émettre via une prise ou des haut-parleurs 3,5 mm. La position du modèle de mesure audio peut être sélectionnée dans l'un des quatre coins et vous pouvez choisir de n'afficher que 2 canaux, 8 canaux et 16 canaux complets. Les marqueurs d'échelle, les informations d'alerte et le caractère translucide du modèle de mesure audio sont également sélectionnables.

Protocole UMD et affichage de texte

Le S-1093F prend en charge l’affichage UMD et Text-Tally du protocole TSL 3.1 / 4.0, avec une sélection d’adresse 1-126 TSL et un maximum de 8 lettres affichées. Les entrées de signal UMD / TALLY via le port RJ45 (RS485) sur le panneau arrière du moniteur.

Mise à niveau du micrologiciel USB

Le moniteur fournit un port USB standard sur le panneau arrière pour la mise à niveau du micrologiciel. Les utilisateurs peuvent télécharger le dernier fichier du micrologiciel sur une clé USB et l'insérer directement dans le moniteur S-1093F pour effectuer la mise à niveau, sans connexion à un PC.

Sources d'alimentation multiples

Adaptateur secteur / V-Mount / Gold Mount / Snap-on DV Mount

Le moniteur fournit une prise XLR à 4 broches avec une alimentation CC de 6,5 à 24 V et peut être fixé sur un support de batterie V-mount, Gold Mount ou DV.

Différents types de plaques de batterie DV sont fournis en option, avec enclenchement rapide, desserrage rapide et interchangeables les uns avec les autres. Voici les plaques DV pour la sélection:

Modèle de plaques Batteries compatibles :

S-7004F SONY NP-F970 / 770, SWIT S-8972, S-8970
S-7004U SONY BP-U60 / U30, SWIT S-8U63, S-8U93
S-7004D Panasonic D54 / D28, VW-VBD58, SWIT S-8D62, S-8D58
S-7004B Panasonic VW-VBG6, SWIT S-8BG6
S-7004V JVC BN-VF823, SWIT S-8823
S-7004i SSL-JVC50, SWIT S-8i50
S-7004C Canon BP-945 / 970G, SWIT S-8845, S-8945
S-7004E Canon LP-E6, SWIT S-8PE6

Signal d’entrée TALLY Light RJ45 (RS485) 3 couleurs

Il y a des voyants TALLY de couleurs rouge, vert et jaune à l'avant et à l'arrière, et les utilisateurs peuvent définir les broches du port RJ45 pour contrôler les voyants TALLY.

Sun Hood

Pour une utilisation en extérieur, vous pouvez appliquer un pare-soleil sur le moniteur. Le pare-soleil peut être facilement installé via les filets de vis gauche et droit, ou directement à l'aide de bandes Velcro.
Le pare-soleil est fourni dans l'emballage du moniteur.
