Le MKP 2000 Extron est un panneau de contrôle à distance XY conçu pour fonctionner avec la plupart des grilles de commutation Extron via un contrôle série Ethernet ou RS-232. Sa conception polyvalente et compacte à deux gangs permet un montage pratique dans pratiquement n'importe quel endroit. Dans les environnements de commutation à grande échelle, un nombre illimité de panneaux de contrôle MKP 2000 peuvent être facilement ajoutés partout où le contrôle du mélangeur est nécessaire.

Interface utilisateur

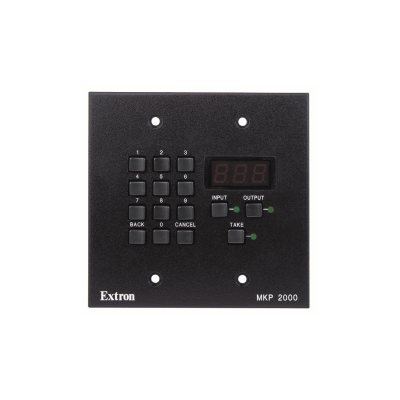

L'interface utilisateur du MKP 2000 comprend un grand écran LED alphanumérique et un clavier à 12 touches. En plus d'un clavier numérique à 10 touches pour l'entrée et la sortie des numéros, les autres fonctions de l'interface utilisateur du MKP 2000 incluent :

• Le bouton Retour fonctionne comme un "retour arrière" pour corriger le dernier chiffre d'un numéro d'entrée ou de sortie saisi.
• À l'aide du bouton Annuler , un utilisateur peut effacer l'affichage LED à 000, effaçant tous les chiffres saisis ou les messages d'erreur.
• Le bouton Entrée spécifie que le prochain numéro saisi est une entrée, tandis que le bouton Sortie spécifie que le prochain numéro saisi est une sortie.
• Le bouton Take exécute le lien crosspoint créé avec la sélection d'entrée et de sortie. C'est l'équivalent du bouton Entrée sur le panneau avant d'un commutateur matriciel.
• L' affichage LED indique le numéro d'entrée ou de sortie le plus récemment saisi à l'aide des touches numériques du MKP 2000. Il fournit également des informations sur l'état de la configuration lors de l'installation et de la configuration.

Options de contrôle

Le MKP 2000 est conçu pour fonctionner avec la plupart des grilles de commutation Extron utilisant la structure de commande SIS™ - Simple Instruction Set d'Extron, et est équipé de ports de contrôle série Ethernet et RS-232.

Le MKP 2000 dispose de deux ports RS-232, un pour la communication principale avec la grille de commutation et un second port d'intercommunication qui permet l'utilisation d'un système de contrôle. De plus, plusieurs MKP 2000 peuvent être connectés en guirlande via RS-232.

Dans un environnement réseau, le port Ethernet permet de placer le MKP 2000 sur un réseau TCP/IP standard. Un nombre illimité de MKP 2000 peut être connecté à la grille de commutation dans le cadre d'un simple réseau IP.

L'une des principales caractéristiques du MKP 2000 est le regroupement d'E/S virtuelles, qui permet d'affecter ou de bloquer l'accès à des entrées et des sorties spécifiques pour chaque MKP 2000 utilisé dans une conception de système. Par exemple, chaque pièce d'une application multi-pièces peut avoir son propre ensemble d'entrées et de sorties autorisées programmées dans le MKP 2000 local. N'importe quel nombre de panneaux distants MKP 2000 peut être intégré dans le système, et chacun peut être limité à un certain ensemble d'E/S avec relativement peu d'effort.
