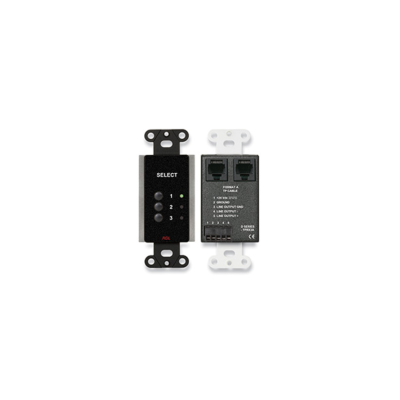

Le SERIE D-TPRX3A est un module récepteur et sélecteur utilisant trois paires, celui-ci étant compatible avec les produits à paires torsadées de RDL Format-A. Trois sources audio sont disponibles, chacune correspondant aux trois paires A, B, et C. La face avant du -TPRX3A présente trois poussoirs, correspondant chacun à l´un des trois entrées. Quand une touche est appuyée, l’entrée audio correspondante est commutée vers la sortie, et la source précédemment sélectionnée est déconnectée. Une seule source peut être sélectionnée à la fois. Si le bouton d’une source déjà sélectionnée est appuyé de nouveau, toutes les entrées seront éteintes. Une LED correspondant à chaque touche indique la source sélectionnée.

Lorsqu'un sélecteur -TPRX3A n'est pas utilisée, l'intensité de l'affichage de la source par les LED est diminuée pour éviter toute distraction visuelle. L'affichage retourne à une intensité brillante pendant l'utilisation. En cas de perte de l'alimentation, la mémoire non volatile interne mémorise la dernière source utilisée. Lorsque l'alimentation est rétablie, le –TPRX3A revient à la même source activée avant la perte de l'alimentation.

Le -TPRX3A a été conçu pour la commutation absolument silencieuse des signaux audio. Il fournit une sortie symétrique au niveau ligne sur le panneau arrière qui peut être raccordée en asymétrique.

Le D-TPRX3A possède des entrées actives, lui permettant d'être raccordé au connecteur RJ45 LOOP OUT d'autres récepteurs. Les circuits d'entrée actifs utilisés dans tous les récepteurs Format-A permettent la connexion de jusqu'à 10 récepteurs pour chaque paire du câble. La possibilité de placer dans différents lieux des récepteurs ajoute une très grande flexibilité dans la conception de système utilisant les produits RDL Format-A.

Le D-TPRX3A peut être alimenté par une alimentation 24 V cc raccordée, soit par le connecteur d'alimentation, soit par le bornier détachable. L'alimentation locale du module est aussi délivrée à tous les modules raccordés au connecteur RJ45 INPUT. De même, le D-TPRX3A peut aussi utiliser l'alimentation provenant de n'importe quel autre module, distributeur ou d'insertion d'alimentation relié au même câble à paires torsadées.

Les télécommandes -TPRX3A sont construites dans un boîtier en acier. Leurs électroniques sont parfaitement protégées par le couvercle arrière. Utilisez-les avec tous les accessoires de montage mural de RDL pour former un système audio/vidéo complet.
