RDL Plaque récepteur actif à 1 paire D-TPR1A

RDL Plaque récepteur actif à 1 paire D-TPR1A

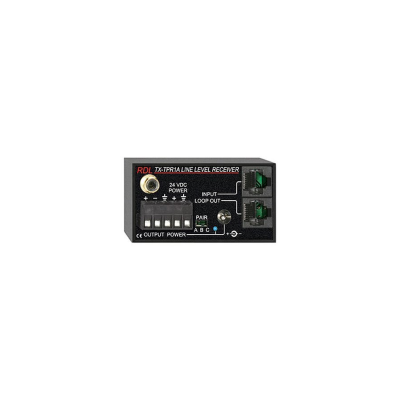

Le TX-TPR1A est un module récepteur utilisant une seule paire, celui-ci étant compatible avec les produits à paires torsadées de RDL Format-A. Un interrupteur situé en face avant détermine la paire au Format-A qui sera amplifiée pour alimenter la sortie du module. Le signal audio reçu depuis la paire sélectionnée du connecteur RJ45 INPUT est envoyée à la sortie -10 dBV asymétrique équipée d'un connecteur RCA et à la sortie +4 dBu symétrique sur le bornier détachable. Un amplificateur de qualité studio alimente les sorties au niveau de fonctionnement correct.

Le TX-TPR1A est un récepteur qui amplifie le signal d'entrée de la paire torsadée sélectionnée par les interrupteurs situés sur la face avant pendant l'installation. Puisque ce module ne reçoit qu'une paire du câble, le module est équipé d'un jack RJ45 LOOP OUT qui permet de raccorder d'autres récepteurs. Deux récepteurs à paire simple additionnels peuvent être couplés par la sortie LOOP OUT, ou un récepteur utilisant deux paires. En plus de la réception complète des signaux des trois paires Format-A, d'autres récepteurs peuvent être raccordés sur la même paire. Les circuits d'entrée utilisés dans tous les récepteurs Format-A permettent la connexion de jusqu'à 10 récepteurs pour chaque paire du câble. La possibilité de placer dans différents lieux des récepteurs ajoute une très grande flexibilité dans la conception de système utilisant les produits RDL Format-A. La paire d'alimentation et les trois paires audio sont raccordées pontées du connecteur RJ45 INPUT vers le connecteur RJ45 LOOP OUT.

Le TX-TPR1A peut être alimenté par une alimentation 24 V cc raccordée, soit par le connecteur d'alimentation, soit par le bornier détachable. L'alimentation locale du module est aussi délivrée à tous les modules associés aux connecteurs RJ45 LOOP IN et OUTPUT. De même, le TX-TPR1A peut aussi utiliser l'alimentation provenant de n'importe quel autre module, distributeur ou d'insertion d'alimentation relié au même câble à paires torsadées. Une LED située sur la face avant indic que l'alimentation est valide.
