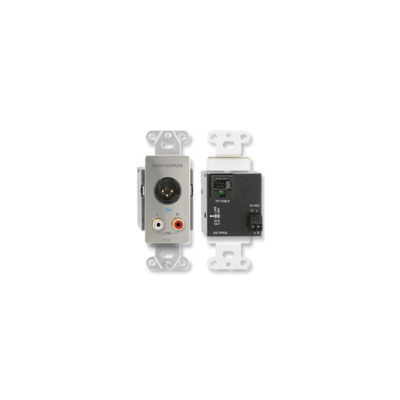

RDL Plaque récepteur actif à 3 paires D-TPR3A

RDL Plaque récepteur actif à 3 paires D-TPR3A

Les produits SERIE D−TPR3A sont des modules récepteurs utilisant deux paires, ceux-ci étant compatibles avec les produits à paires torsadées de RDL Format-A. Ces Modules sont conçus pour être installés dans des boîtiers muraux, des boîtes, ou tout autre emplacement qui permet aux utilisateurs de raccorder des sources audio. Les modèles −TPR3A se montent dans les boîtes murales RDL WB-1U et WB-2U, ou dans les boîtes électriques standard Américaine. Le modèle D-TPR3A possède une face avant laminée blanche avec des inscriptions en lettre grise, qui s'associe avec les télécommandes style RDL Decora©. Le modèle DB-TPR3A possède une face avant laminé noir. Le DS-TPR3A est construit en acier brossé pour se coordonner avec les télécommandes Decora®-style RDL dans les installations commerciales et industrielles.

Les modules SERIE D−TPR3A possèdent un connecteur de sortie XLR et deux connecteurs RCA, un pour la sortie gauche et un pour la sortie droite. Le signal audio reçu depuis la paire A du connecteur RJ45 INPUT alimente la sortie sur connecteur XLR. Un interrupteur situé sur la face arrière permet de choisir durant l'installation le niveau de la sortie sur XLR, soit sur niveau micro, soit sur niveau ligne. Les signaux audio reçus depuis les paires B et C sont amplifiés pour alimenter les connecteurs de sortie au standard amateur -10 dBV.

Bien que les modules SERIE D−TPR3A accèdent aux signaux des trois paires, des récepteurs additionnels peuvent être raccordés sur le même câble à paires torsadées. Les circuits d'entrée utilisés dans tous les récepteurs Format-A permettent la connexion de jusqu'à 10 récepteurs pour chaque paire du câble. La possibilité de placer dans différents lieux des récepteurs ajoute une très grande flexibilité dans la conception de système utilisant les produits RDL Format-A.

Le SERIE D-TPR3A peut être alimenté par une alimentation 24 V cc raccordée par le bornier détachable situé sur le panneau arrière. L'alimentation locale du module est aussi délivrée à tous les autres modules raccordés. De même, le -TPR3A peut aussi utiliser l'alimentation provenant de n'importe quel autre module, distributeur ou d'insertion d'alimentation relié au même câble à paires torsadées. Une LED située sur la face avant indic que l'alimentation est valide.

Le RDL FORMAT-A possède des performances audio de grande qualité qui rivalisent ou surpassent les raccordements en câble blindé des studios. Conception simple, installation facile, flexibilité inégalée, fusible automatique sur l'alimentation, réjection de bruit exceptionnelle, faible bruit, et faible distorsion offrent aux concepteurs et aux installateurs le meilleur choix dans la famille des produits économiques à paires torsadées.
