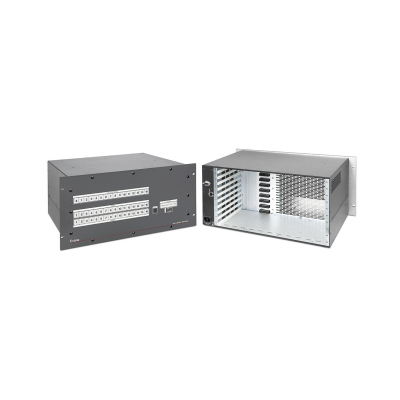

Extron 4U Modular Multi-Plane Matrix Switcher frame

Extron 4U Modular Multi-Plane Matrix Switcher frame

La série SMX System MultiMatrix de grilles de commutation multi-plans numériques et analogiques combine plusieurs grilles de commutation indépendantes dans un cadre véritablement modulaire et configurable sur le terrain. Disponible dans des tailles de châssis de 2U à 5U, le SMX est capable de prendre en charge jusqu'à 10 cartes matricielles distinctes pour une commutation indépendante ou simultanée sous un seul point de contrôle. Il combine la fiabilité éprouvée et les hautes performances des grilles de commutation des séries CrossPoint ® , MAV Plus et MVX d'Extron avec l'efficacité d'une conception de grille de commutation modulaire. Le système SMX est idéal pour les systèmes d'imagerie médicale, les installations de conférence et de formation et d'autres applications de taille moyenne qui nécessitent la commutation de différents types de signaux dans une solution évolutive et économique.

Le cœur du SMX System MultiMatrix est un cadre configurable sur site conçu pour faciliter l'installation de nouvelles cartes de commutation matricielle et de remplacement avec un minimum de temps et de main-d'œuvre. La conception unique et remplaçable à chaud aligne rapidement chaque carte matricielle sur son propre plan horizontal. Les cartes matricielles peuvent être installées sans démontage du mélangeur, sans nouveau micrologiciel ou même sans avoir à retirer un mélangeur SMX précédemment installé du rack. Quatre cadres, disponibles en tailles 2U, 3U, 4U et 5U, fournissent respectivement quatre, six, huit ou dix emplacements pour carte matricielle. Sélectionnez simplement la combinaison de cartes matricielles audio numérique, fibre optique, analogique, large bande et stéréo qui convient le mieux à l'application, puis installez-les dans n'importe quel ordre. Comme les besoins de routage du signal AV changent avec le temps, choisissez de nouvelles cartes matricielles pour adapter le SMX aux nouvelles exigences.

Les châssis SMX sont également disponibles avec une alimentation électrique redondante pour les applications critiques. Les blocs d'alimentation sont configurés pour basculer automatiquement sur le bloc d'alimentation chaud de réserve en cas de panne du bloc d'alimentation principal, garantissant ainsi l'absence de perte de fonctionnement. Les alimentations SMX, la température de fonctionnement interne et d'autres fonctions clés sont surveillées en permanence par un serveur Web intégré hautes performances qui permet au personnel d'assistance technique de recevoir des informations de service critiques par e-mail via n'importe quel client Web autorisé.
