Skaarhoj Contrôleur ETH-SDI Link

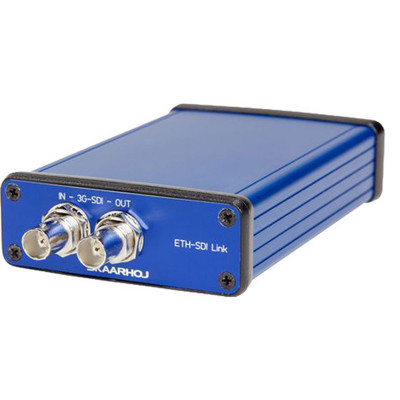

Skaarhoj ETH-SDI Link

Fusionner plusieurs signaux de contrôle IP RCP sur un seul fil SDI

Reçoit les informations de «Contrôle de caméra UDP» via Ethernet et les transmet sur le connecteur de sortie SDI. Utilisé pour fusionner les données réseau de plusieurs RCP sur un seul fil SDI.

Contrôleurs multiples (retour unique)

Dans cette configuration, plusieurs panneaux SKAARHOJ se connectent à un lien SKAARHOJ ETH-SDI sur Ethernet qui à son tour le multiplexe dans la sortie 3G-SDI. Si vous avez l'ATEM Talkback Converter 4K ou l'ATEM Studio Converter, c'est un excellent complément pour votre configuration RCP / RCP Mini.

Sur l'entrée 3G-SDI de la liaison ETH-SDI, toute entrée 3G-SDI peut être fournie et peut même contenir des données auxiliaires pour la couleur et le comptage seules qui seront transmises à moins que les données Ethernet entrantes ne soient momentanément prioritaires. Par exemple, si un Newtek Tricaster fournit une sortie PGM avec des données de tally à l'entrée 3G SDI, les données de tally seront transmises, mais peuvent être remplacées si les données de tally sont transmises au lien ETH-GPI via Ethernet à partir d'une caméra RCP

Soutien

Le Blackmagic 3G-SDI Arduino Shield prend en charge les formats suivants: 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94 et 1080p60, mais la caméra n'a pas besoin d'exécuter le même format vidéo que l'entrée du programme, vous pouvez donc utiliser des caméras en Ultra HD pendant que le protocole de la caméra est envoyé via un signal HD au contrôleur unique de la caméra

Retours multiples

Dans cette configuration, un seul panneau SKAARHOJ se connecte à plusieurs liaisons SKAARHOJ ETH-SDI via Ethernet qui à leur tour les multiplexe dans les sorties 3G-SDI individuelles sur chaque unité de liaison ETH-SDI. Tally doit provenir du panneau unique SKAARHOJ. Soit en ayant un panneau SKAARHOJ avec entrée GPI, en utilisant nos cœurs de périphériques si le commutateur vidéo est pris en charge ou en ayant un lien ETH-GPI pour s'interfacer avec GPI et relayer les informations vers le panneau d'ombrage.

Firmwares alternatifs

Le SKAARHOJ ETH-SDI Link fonctionne principalement comme un appareil qui reçoit les données Blackmagic Camera Control via UDP et les intègre sur SDI (firmware "ETH2SDI"). Cependant, un certain nombre d'autres firmwares sont possibles.

Micrologiciel "ATEM2SDI": intègre des données de couleur sur SDI dans une situation où une connexion réseau à un mélangeur ATEM est possible alors qu'une connexion SDI ne l'est pas, par exemple s'il y a des milliers de kilomètres entre l'ATEM et la caméra et qu'un VPN peut être utilisé pour canaliser le réseau. Dans un tel scénario, la liaison ETH-SDI établirait une connexion réseau à l'ATEM et l'utiliserait pour extraire les données autrement intégrées sur SDI hors du mélangeur et les intégrer «localement». Nécessite un réseau à faible latence.
